Высокоскоростное мини стальное горячее × 80мм машинного оборудования 80мм прокатного стана квартирует
ГОРЯЧЕЕ ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ МЕЛЬНИЦЫ КРЕНА
Основа дизайна
1. Спецификации сырья: 80×80×2000мм-200кс200кс2000мм 2. Спецификации конечных продуктов: Бар Φ10~Φ30мм горячекатаный деформированный, обрабатывает изделие на определенную длину 12м 3. Всечасный выход: 10т/х |
Тип завальцовки и конфигурация прокатного стана
Характеристика оборудования
1. Стойка прокатного стана принимает пре-усиленный тип. Этот тип высок жесткость и легкий для изменения ролика. 2. Управлять прокатного стана прикладывает редуктор и дуплекс принимает коробка передач уменьшения 2-степени объединенная. Этот тип имеет следующее преимущество: низкий вес, небольшой том, экономическое занятие космоса, низкая цена и етк. материал Шестерн-вала: выкованное 42КрМо, материал ЗГ35КрМо шестерни колеса, коробка структурных частей. 3. Вход охлаждая кровати принимает свободно таблицы ролика пневматической входя в тип, который имеет преимущество светлого оборудования, простой, низкий уровень цена и легкое обслуживание сравнили с типом ентериндевисе плиты рисбермы. 4. Конц-кроппинг и длинной с множественн ножницы летания принимают пневматические настройки по частоте муфты быстро проходят, вращательный тип. Этот тип ножницы летая имеют преимущество низкой силы мотора, простое электрического контроль и низкий вклад сравненные с стартстопными ножницами летания. 5. Связывать принимает механический пневматический совмещенный тип автоматическая машина, и материал для связывать заготовка для проволоки Φ6.5мм. |
Введение технологического оборудования
Квалифицированное холодное заготовка поднялось к поручая таблице ролика краном для того чтобы приехать на конец печи подогревая печи, тогда быть нажатым в подогревая печь для нагревать толкателем заготовки. Когда температура заготовки достигнет к 1150-1250℃, заготовка будет нажато из печи прибором заготовки-вне; через печи таблицу ролика вне и работая таблицу ролика перед прокатным станом, заготовка пойдет в грубый прокатный стан, промежуточный прокатный стан и прокатный стан финиша шаг за шагом. Конечные продукты пойдут через, который остали прибор термической обработки и будут отрезаны длинной с множественн ножницами летания и после этого приедут к охлаждая кровати для охлаждать путем прибор охлаждая кровати входя в после скорости вверх по таблице ролика. После охлаждать, путем прибор выхода охлаждая кровати, продукты будут перенесены к таблице ролика бега-вне, и после этого идут обрабатывать изделие на определенную длину ножницы. После обрабатыванных изделие на определенную длину вырезывания и осмотра, конечные продукты будут перенесены к пяди конечного продукта от кронштейна осмотра пяди креста конечного продукта и после этого будут собраны, будут связаны, весить, будут обозначены и в конце концов сохранены. |
Список оборудования

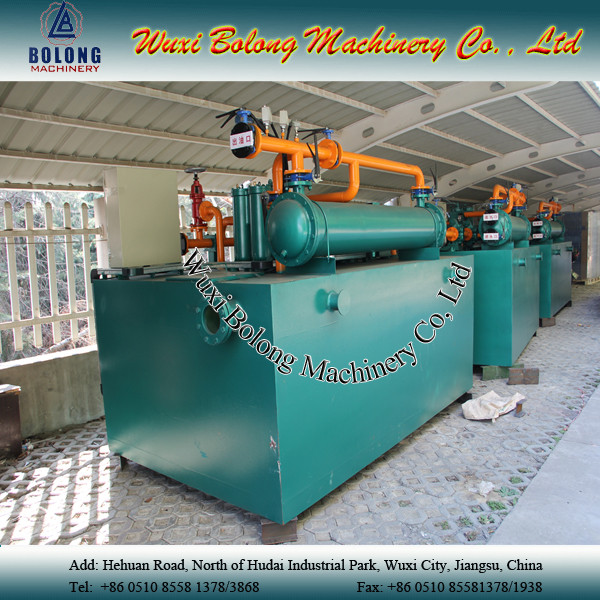

Механическая часть | |
1 | Башенка ковша/автомобиль ковша мовинг/исправленная ковшом поддержка (определенная клиентами) |
2 | Тундиш |
3 | Автомобиль Тундиш |
4 | Прессформа |
5 | Прибор вибрации прессформы |
6 | Прибор привода вибростенда |
7 | Защищая крышка для прибора вибрации |
8 | Вторичные коолингс распыляя рамку |
9 | Вторичные коолингс распыляя трубу |
10 | Распыляя сопло для вторичной охлажденной воды |
11 | Прибор ролика поддержки для вторичного и в-третьих охлаждать |
12 | Разведение выправляя машину |
13 | Прибор передачи для разведения выправляя машину |
14 | Всеобщее соединение |
15 | Твердый фиктивный бар |
16 | Запоминающее устройство фиктивного бара |
17 | Ролик проводника для запоминающего устройства фиктивного бара |
18 | Таблица ролика доставки заготовки |
19 | Гидравлический толкатель заготовки |
20 | Платформа для собрания заготовки |
21 | Машина кислородной резки/гидравлические ножницы (определенные клиентами) |
Система управления электрооборудования | |
23 | Система управления для вибрации прессформы |
24 | Система управления для разведения выправляя машину |
25 | Система действенного контроля для фиктивного бара |
28 | Система управления для таблицы ролика доставки заготовки |
29 | Система управления для заготовки вне |
30 | Система управления для центральной гидравлической станции |
Стальная структура | |
31 | Основная платформа отливки |
32 | Платформа отливки |
33 | Платформа для хранения фиктивного бара |
Вспомогательная система | |
34 | Гидравлическая система |
35 | Дишаргинг прибор для вторичного пара коолингс |
36 | Система управления для вторичной охлажденной воды |
37 | Приостанавливанная коробка деятельности для разведения выправляя часть |
38 | Особенную конфигурацию можно обеспечить в соответствии с требованиями к клиентов |
