Заканчивая горячий крен филирует приводы одного ДК 2 заготовки 75×75×2000мм
ГОРЯЧЕЕ ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ МЕЛЬНИЦЫ КРЕНА
Основа дизайна
1 спецификации сырья: 60×60×2000мм
Спецификации 2 конечных продуктов: Бар Φ8~Φ12мм горячекатаный деформированный,
обрабатывать изделие на определенную длину 6-12м
Всечасный выход 3: 8-10т/х
Тип завальцовки и конфигурация прокатного стана
1 тип плана прокатного стана принимает полунепрерывное.
2 свернуть минимальный раздел Φ10мм деформировал бар основанный на 75×75мм
заготовки, пропуски завальцовки 15.
3 примите «одна стойка тип обслуживания» для уменьшения пропусков завальцовки постепенного.

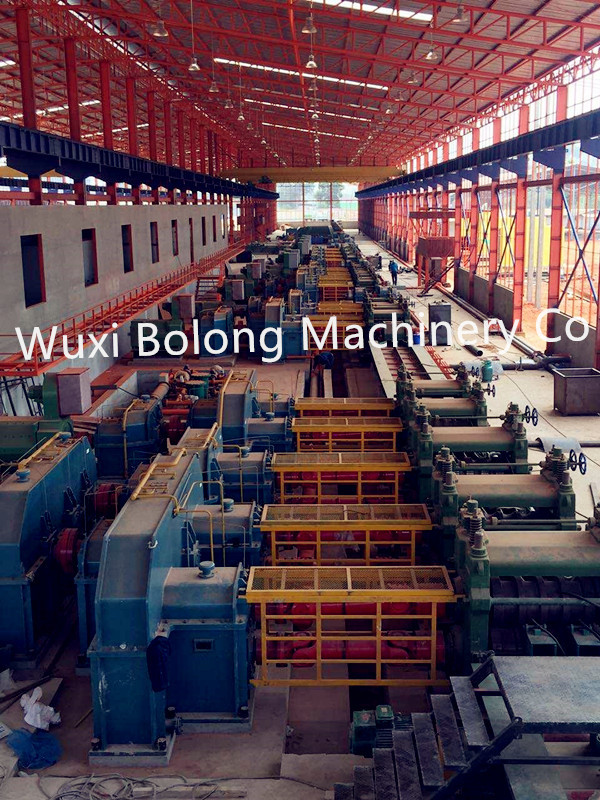

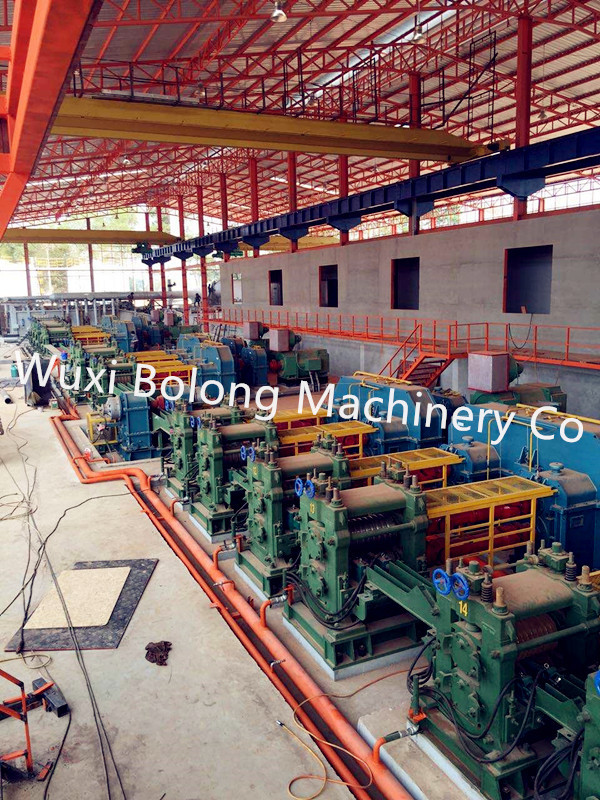

4 стойки итога 11 прокатного стана в всей производственной линии,
включая грубый прокатный стан Φ400×1, прокатный стан промежуточного звена Φ300×6
и прокатный стан отделкой Φ300×2×2.
Привод 5 прокатных станов: Грубый прокатный стан Φ400×1 мотор АК. Φ300×6
промежуточный прокатный стан «приводы 6 одного мотора АК».
прокатный стан отделкой «приводы 2 одного ДК»
Φ300×2×2
6 стоят, что свертывает самая высокая скорость завальцовки конечных продуктов Φ10мм
деформированный бар 8м/с.

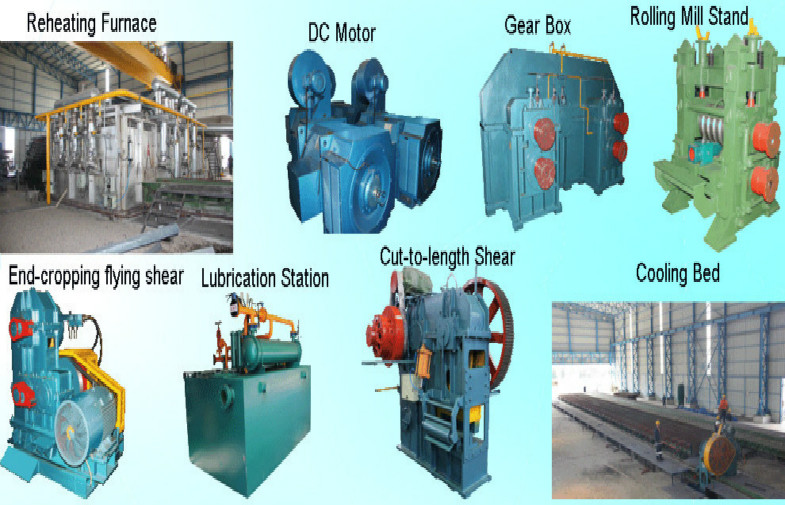

Характеристика оборудования
1. Стойка прокатного стана принимает пре-усиленный тип. Этот тип высок
жесткость и легкий для изменения ролика.
2. Управлять прокатного стана прикладывает редуктор и дуплекс принимает
коробка передач уменьшения 2-степени объединенная. Этот тип имеет следующее преимущество:
низкий вес, небольшой том, экономическое занятие космоса, низкая цена и етк.
материал Шестерн-вала: выкованное 42КрМо, материал ЗГ35КрМо шестерни колеса,
коробка структурных частей.
3. Вход охлаждая кровати принимает свободно таблицы ролика пневматической
входя в тип, который имеет преимущество светлого оборудования, простой, низкий уровень
цена и легкое обслуживание сравнили с типом входом плиты рисбермы
прибор.
4. Конц-кроппинг и длинной с множественн ножницы летания принимают
пневматические настройки по частоте муфты быстро проходят, вращательный тип. Этот тип
ножницы летая имеют преимущество низкой силы мотора, простое электрического
контроль и низкий вклад сравненные с стартстопными ножницами летания.
5. Связывать принимает механический пневматический совмещенный тип
автоматическая машина, и материал для связывать заготовка для проволоки Φ6.5мм.
Список технологического оборудования
| Механическая часть | |
| 1 | Башенка ковша/автомобиль ковша мовинг/исправленная ковшом поддержка (определенная клиентами) |
| 2 | Тундиш |
| 3 | Автомобиль Тундиш |
| 4 | Прессформа |
| 5 | Прибор вибрации прессформы |
| 6 | Прибор привода вибростенда |
| 7 | Защищая крышка для прибора вибрации |
| 8 | Вторичные коолингс распыляя рамку |
| 9 | Вторичные коолингс распыляя трубу |
| 10 | Распыляя сопло для вторичной охлажденной воды |
| 11 | Прибор ролика поддержки для вторичного и в-третьих охлаждать |
| 12 | Разведение выправляя машину |
| 13 | Прибор передачи для разведения выправляя машину |
| 14 | Всеобщее соединение |
| 15 | Твердый фиктивный бар |
| 16 | Запоминающее устройство фиктивного бара |
| 17 | Ролик проводника для запоминающего устройства фиктивного бара |
| 18 | Таблица ролика доставки заготовки |
| 19 | Гидравлический толкатель заготовки |
| 20 | Платформа для собрания заготовки |
| 21 | Машина кислородной резки/гидравлические ножницы (определенные клиентами) |
| Система управления электрооборудования | |
| 23 | Система управления для вибрации прессформы |
| 24 | Система управления для разведения выправляя машину |
| 25 | Система действенного контроля для фиктивного бара |
| 28 | Система управления для таблицы ролика доставки заготовки |
| 29 | Система управления для заготовки вне |
| 30 | Система управления для центральной гидравлической станции |
| Стальная структура | |
| 31 | Основная платформа отливки |
| 32 | Платформа отливки |
| 33 | Платформа для хранения фиктивного бара |
| Вспомогательная система | |
| 34 | Гидравлическая система |
| 35 | Дишаргинг прибор для вторичного пара коолингс |
| 36 | Система управления для вторичной охлажденной воды |
| 37 | Приостанавливанная коробка деятельности для разведения выправляя часть |
| 38 | Особенную конфигурацию можно обеспечить в соответствии с требованиями к клиентов |
Добро пожаловать, который нужно посетить и проверить!
Персоне контакта: Анджел Жанг
Телефон контакта: +86-13921168736
Электронная почта: wxzhangying@126.com
