Обрабатывать изделие на определенную длину машина горячей завальцовки 12М с гидравлический собирать толкателя заготовки
ГОРЯЧЕЕ ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ МЕЛЬНИЦЫ КРЕНА
Основа дизайна
1 спецификации сырья: 100×100×2000мм
Спецификации 2 конечных продуктов: Бар Φ10~Φ28мм горячекатаный деформированный,
обрабатывать изделие на определенную длину 12м
Всечасный выход 3: 10т/х
Тип завальцовки и конфигурация прокатного стана
1 тип плана прокатного стана принимает полунепрерывное.
2 свернуть минимальный раздел Φ10мм деформировал бар основанный на 75×75мм
заготовки, пропуски завальцовки 15.
3 примите «одна стойка тип обслуживания» для уменьшения пропусков завальцовки постепенного.

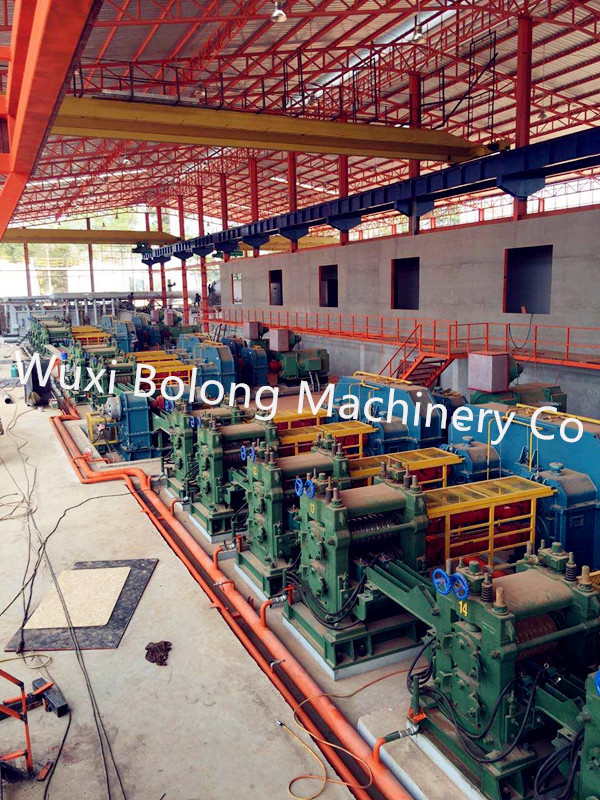

4 стойки итога 11 прокатного стана в всей производственной линии,
включая грубый прокатный стан Φ400×1, прокатный стан промежуточного звена Φ300×6
и прокатный стан отделкой Φ300×2×2.
Привод 5 прокатных станов: Грубый прокатный стан Φ400×1 мотор АК. Φ300×6
промежуточный прокатный стан «приводы 6 одного мотора АК».
прокатный стан отделкой «приводы 2 одного ДК»
Φ300×2×2
6 стоят, что свертывает самая высокая скорость завальцовки конечных продуктов Φ10мм
деформированный бар 8м/с.
Характеристика оборудования
1. Стойка прокатного стана принимает пре-усиленный тип. Этот тип высок
жесткость и легкий для изменения ролика.
2. Управлять прокатного стана прикладывает редуктор и дуплекс принимает
коробка передач уменьшения 2-степени объединенная. Этот тип имеет следующее преимущество:
низкий вес, небольшой том, экономическое занятие космоса, низкая цена и етк.
материал Шестерн-вала: выкованное 42КрМо, материал ЗГ35КрМо шестерни колеса,
коробка структурных частей.
3. Вход охлаждая кровати принимает свободно таблицы ролика пневматической
входя в тип, который имеет преимущество светлого оборудования, простой, низкий уровень
цена и легкое обслуживание сравнили с типом входом плиты рисбермы
прибор.
4. Конц-кроппинг и длинной с множественн ножницы летания принимают
пневматические настройки по частоте муфты быстро проходят, вращательный тип. Этот тип
ножницы летая имеют преимущество низкой силы мотора, простое электрического
контроль и низкий вклад сравненные с стартстопными ножницами летания.
5. Связывать принимает механический пневматический совмещенный тип
автоматическая машина, и материал для связывать заготовка для проволоки Φ6.5мм.
Список технологического оборудования
Нет | Имя оборудования | Кты |
Блок вес (т) |
Итог вес (т) |
Основное представление |
1 | Собирать кронштейн | 1 набор | 5 | 5 |
Тип: гидравлический толкатель заготовки собирать Хранят кронштейном, который Кты заготовки максимальный: 40пкс Заготовка хранят кронштейном, который максимальное. Вес: 3.5т Толкатель заготовки: Тяга: 25КН Нажатие скорости: переднее 0.05м/с, отсталое 0.1м/с Ход: 1350мм |
2 | Таблица ролика печи поручая |
2 группа с |
4,8 | 9,6 |
Тип: централизованный управлять, реверзибельный Ролик: φ240×650мм Дистанционирование ролика: 890мм Линейная скорость ролика поверхность: 1м/с Управляя мотор: АК15КВ |
3 | Толкатель заготовки | 1 набор | 3,5 | 3,5 |
Тип: гидравлический толкатель заготовки Тяга: 100КН Ход: 650мм Нажатие скорости: переднее 0.05м/с, отсталое 0.1м/с Гидравлический цилиндр: φ150/φ105мм Давление системы: 10МПа Работая давление масла: 6.3МПа |
4 | Буфер | 1 набор | 0,5 | 0,5 | Тип: буфер весны |
5 | Питаясь кронштейн | 1 набор | 1 | 1 | Тип: структурная часть |
6 | Заготовка вне подвергает механической обработке | 1 набор | 5 | 5 |
Тип: цепь автомобиля горизонтальная мовинг Тяга: 0.2КН Нажатие скорости: 0.875м/с Ход: 4000мм Управляя мотор: АК7.5КВ |
7 |
Печи ролик вне таблица |
2 группа с |
4 | 8 |
Тип: централизованный управлять, реверзибельный Ролик: φ240×600мм Дистанционирование ролика: 1000мм Линейная скорость ролика поверхность: 2м/с Управляя мотор: АК7.5КВ |
8 | Работая таблица ролика перед машиной | 1 группа | 8 | 8 |
Тип: централизованный управлять, реверзибельный Ролик: φ240×900мм Дистанционирование ролика: 1000мм Линейная скорость ролика поверхность: 2.6м/с Управляя мотор: АК15КВ |
9 |
Грубая завальцовка Φ400 мельница |
1 стойка |
60 | 60 |
Тип стойки: тип пре-усиленный 3-креном Ролик: φ400-φ350×800мм Отверстие ролика максимальное: 50мм Сила Максимальн Завальцовки: 1000КН Вращающий момент Максимальн Завальцовки: 30×2КН.м Маховик: φ1800мм Главный мотор: АК800Кв |
10 |
Двухслойный ролик таблица |
1 набор | 10 | 10 | |
11 |
Промежуточный ролик таблица |
1 группа |
5 | 5 |
Тип: централизованный управлять, реверзибельный Ролик: φ200×700мм Дистанционирование ролика: 1000мм Линейная скорость ролика поверхность: 2.6м/с Управляя мотор: АК7.5КВ |
12 |
конц-кроппинг 1# ножницы летая |
1 набор | 8 | 8 |
Тип: пневматическая муфта, скорость настроек по частоте, роторная тип Резать максимальный раздел: ² 1500мм Температура вырезывания ≥850℃ Управляя мотор: ИТСЗ30КВ |
13 |
Φ300×6 промежуточный непрерывная завальцовка группа мельницы |
1 стойка |
80 | 90 |
Тип стойки: пре-усиленный 2-крен Ролик: φ330-φ280×600мм Отверстие ролика максимальное: 30мм Сила Максимальн Завальцовки: 600КН Вращающий момент Максимальн Завальцовки: 15×2КН.м Главный мотор: АК630Кв |
14 | Репитер | 4 набора | 1,5 | 6 | Тип: структурная часть |
15 |
Отделка Φ300×2 непрерывная завальцовка мельница |
2 группа с |
20 | 40 |
Тип стойки: пре-усиленный тип Ролик: φ330-φ280×600мм Отверстие ролика максимальное: 20мм Сила Максимальн Завальцовки: 250КН Вращающий момент Максимальн Завальцовки: 4.5×2КН.м Главный мотор: ДК450Кв |
16 |
конц-кроппинг 2# ножницы летая |
1 набор | 8 | 8 |
Тип: пневматическая муфта, скорость настроек по частоте, роторный тип Резать максимальный раздел: ² 250мм Температура вырезывания ≥850℃ Управляя мотор: ИТСЗ30КВ |
17 | Вертикальная петля | 1 набор |
Тип: пневматическая петля вверх и вниз высота Петл-начала: 320мм |
||
18 |
Остали жара обработка позже машина завальцовки |
1 набор | 2,5 | 2,5 | |
19 | Крен щипка |
Тип: пневматический зажимать, скорость настроек по частоте Ролик: φ240×60мм Линейная скорость поверхности ролика: 4.5~9м/с |
|||
20 | длинной с Множественн ножницы летания | 1 набор | 8 | 8 |
Тип: пневматическая муфта, скорость настроек по частоте, роторный тип Резать максимальный раздел: 150мм Температура вырезывания: ≥600℃ Управляя мотор: ИТСЗ 37Кв |
21 | Конц-зажимать крен | 2 набора | 2,5 | 5 |
Тип: пневматический зажимать, скорость настроек по частоте Ролик: φ240×60мм Линейная скорость поверхности ролика: 4.5~8м/с Управляя мотор: ИТСЗ11КВ |
22 |
Охлаждая кровать входя в прибор |
1 набор | 35 | 35 |
Тип: таблица не-ролика пневматическая вход Входя в продолжительность: 1.5с/тиме |
23 | Охлаждая кровать |
Тип: степ-бы-степ Полезная площадь: ² 4.5×42м Дистанционирование шестерни: 90мм Фиксированное дистанционирование шестерни: 500мм Передвижное дистанционирование шестерни: 500мм Продолжительность шага: 2с/тиме Управляя мотор: АК55Кв |
|||
24 | Прибор выравнивания | 1сет | 3,5 | 3,5 |
Тип: цепной одиночный управлять Ролик: φ100×400мм Линейная скорость поверхности ролика: 0.2м/с Управляя мотор: АК1.5КВ |
25 | Прибор выхода охлаждая кровати | 1сет | 30 | 30 |
Тип: гидравлическая поперечная поддержка вне печатает Роторная продолжительность: 6с/тиме |
26 | Таблица ролика бега-вне охлаждая кровати | 5гроупс | 2 | 10 |
Тип: управлять централизованный поясом Ролик: φ200×700мм Дистанционирование ролика: 1000мм Линейная скорость поверхности ролика: 2.5м/с Управляя мотор: АК7.5КВ |
27 | Автомат для резки конечного продукта | 1сет | 10 | 10 |
Тип: верхний тип вырезывания гидравлические ножницы Конечный продукт Сила вырезывания: 1600КН Ширина лезвия: 800мм Отверстие лезвия: 160мм Времена вырезывания: 6тимес/мин |
28 |
Таблица ролика позже резать |
1гроуп | 5 | 5 |
Тип: управлять централизованный поясом Ролик: φ200×700мм Дистанционирование ролика: 1000мм Линейная скорость поверхности ролика: 2.5м/с Управляя мотор: АК7.5КВ |
29 |
Обрабатыванный изделие на определенную длину дефлектор |
1сет | 0,2 | 0,2 |
Тип: пневматический подниматься Отверстие дефлектора: 150мм |
30 |
Передача Адвокатуры стычка машины таблица ролика |
1гроуп | 6 | 6 |
Тип: управлять централизованный поясом Ролик: φ200×700мм Дистанционирование ролика: 1000мм Линейная скорость поверхности ролика: 2.5м/с Управляя мотор: АК7.5КВ |
31 |
Передача Адвокатуры машина |
1сет | 5 | 5 |
Тип: пневматический подниматься, типа цеп бар передачи Цепной тангаж: 38.1мм Цепное дистанционирование: 1600мм Скорость передачи: 0.6м/с Управляя мотор: АК11Кв |
32 | Прибор выравнивания собрания | 1сет | 0,275 | 0,275 |
Тип: пневматическая нажимая плита тип |
33 | Прибор собрания | 1сет | 2,5 | 2,5 |
Тип: тип двойного канала роторный Вес собрания: 3500кг Изменение канала роторное продолжительность: 6.8с Управляя мотор: АК7.5КВ |
34 |
Бег-вне собрания таблица ролика |
1гроуп | 4,5 | 4,5 |
Тип: управлять централизованный цепью Ролик: φ200×400мм Дистанционирование ролика: 800мм Линейная скорость ролика поверхность: 0.52м/с Управляя мотор: АК7.5КВ |
35 | Связывать машину | 1гроуп | 4 | 4 |
Тип: пневматический повышаться и падающ, тип механического вращения объединенный Связывать максимальный наружный диаметр: 350мм Связывать одно время пука: 8с Управляя мотор: АК1.5КВ |
36 |
Связывать машину таблица ролика бега-вне |
1сет | 3 | 3 |
Тип: управлять централизованный цепью Ролик: φ200×400мм Дистанционирование ролика: 1000мм Линейная скорость поверхности ролика: 0.52м/с Управляя мотор: АК7.5КВ |
Это план нашего клиента, мы будем согласовывающ ваши специфические требования конструировать и изготовить горячий прокатный стан.
