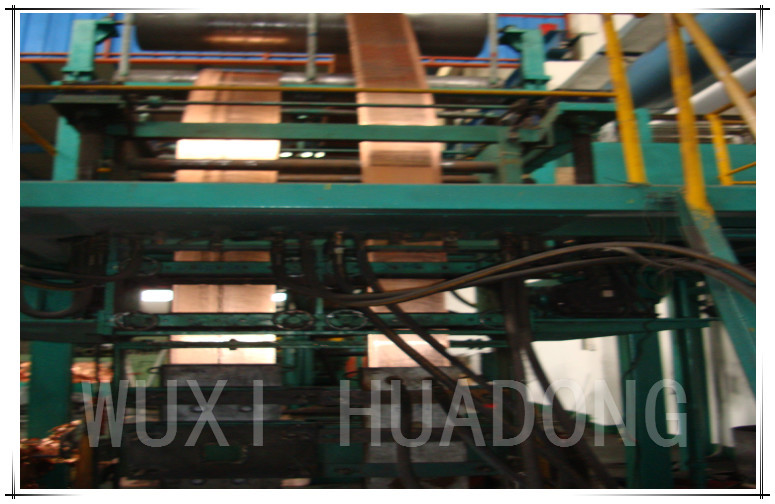

14мм машина непрерывного литья меди прокладки 2 стренг низкочастотная
1SET
MOQ
negotiation
цена
14mm Two Strands Strip Copper Continuous Casting Machine Low Frequency
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Основная информация
Место происхождения: Китай
Фирменное наименование: Jingjie
Номер модели: GVT
Высокий свет:

латунная машина непрерывного литья

,

Машина непрерывного литья

Оплата и доставка Условия
Упаковывая детали: Упакованный в упаковке деревянного аргументы за наружной
Время доставки: через 30 рабочих дней после получили вашу компенсацию
Условия оплаты: T / T или L / C
Поставка способности: 10sets в месяц
Характеристики
Материал продукта: медный сплав магния
Продукт: Прокладка
Диаметры продукта: width450mm×thickness14mm×2strands
Тип: Вверх
Длина: Индивидуальные
Тип плавя печи: 2 соединенная печь индукции в сердечнике частоты
Характер продукции



14мм машина непрерывного литья меди прокладки 2 стренг низкочастотная


Технические параметры производственной линии
1, процесс производственной линии
Питаться, плавить, статик, термоизоляция, кристаллизация, тракция, подпаливание, савинг и вырезывание


2, оборудование производственной линии
2 соединиенная вырезанная сердцевина из частотой печь индукции 1сет

прессформа 2сет руководства меди сплава

машина 1сет руководства привода сервопривода 4 столбцов поднимающая вверх

Койлер с наборами вьюрка 2 ядра



3, главный состав оборудования производственной линии
3,1 2 соединиенная вырезанная сердцевина из частотой печь индукции
Электрическая печь главным образом составлена колпака печи, раковины печи, тела индукции, поддержки, электрической системы управления, системы температуры измеряя и системы охлаждения оборудования.
Раковина печи и нижний кронштейн верхнего корпуса печи сварены с стальной пластиной К235 и стальной пластиной, и нижняя часть тела индукции выплавкой и тела индукции изоляции жары соединена с верхним корпусом печи через фланец. Плавя паз сделан красной медной отливки; ядр с слоениями кремния Японии З10 стальными нагруженными в; свернитесь спиралью с двойной стеклянной замоткой в оболочке лентой прямоугольной медной и, хорошая изоляция, сильным охлаждающим действием; рубашка охлаждения воды сделана толщины 3мм плиты нержавеющей стали 1Кр18ни9Ти, оно имеет высокопрочное, влияние вибрации магнитное хорошее. Камера печи разделена в 3 полости, плавя камеру, промежуточную чрезмерную полость, полость термоизоляции. Плавя камера материальной функции; чрезмерная полость главным образом статическая медная вода, уменьшая влияние флуктуации температуры печи выплавкой материальное температуры печи на термоизоляции, полость консервации жары главным образом дать бар тракции обеспечивает стабилизированную жидкую медь и стабилизированную температуру.
2 соединиенных частоты вырезала сердцевина из системы управления печи индукции, плавя и отдел изоляции используемый трансформатор напряжения тока соединения собственной личности шага регулируя для того чтобы отрегулировать давление, регулируемый профиль давления 380В, 340в, 300В, 270В, 240В, 210в, 180В, 150В, 120В, напряжения тока 90В (линия). Плавящ, контроль температуры печи термоизоляции оборудован с ручным и автоматическим переключателем преобразования, когда переключатель в ручной, искусственной регулировке ручки напряжения тока для регулировать напряжение тока выхода трансформатора, для того чтобы контролировать выходную мощность электрической печи; когда аранжированы, что в станции автоматического регулирования искусственным умным регулятором температуры регулирует переключатель напряжение тока выхода давления трансформатора. Автоматическая система контроля температуры аранжирована в жаре - изолируя части плавя части. Термопара горизонтальный вводя тип, и жара - изолируя часть вводя тип.
прессформа руководства медного сплава 3,2
Прессформа сделана одного охлаждая и 2 охлаждая. Рубашка охлаждения сделана из высокотемпературной стали, и другие части сделаны из листа холоднокатаной стали. С пазами воды в прессформе на охлажденной воде в подаче прессформы дирекционной, обеспечить единообразие охлаждать.
Охлаждая система водораспределения специально конструирована для охлаждать прессформы. Система обеспечена с измерителем прокачки входа воды и термометром выхода воды, который удобен для потребителя для того чтобы контролировать и регулировать систему водообеспечения. Для обеспечения стабильности водоснабжения кристаллизатора, добавление системы контроля температуры воды кристаллизатора составлено модулирующей лампы конденсатора плиты умной электрической, регулятора температуры, когда изменение в температуре воды прессформы, передача сигнала изменения температуры к умной электрической модулирующей лампе, система отправляет сигнал в умную электрическую модулирующую лампу, умную электрическую модулирующую лампу согласно, который дали сигналу, режим автоматического управления размер подачи воды, интенсивности конденсатора плиты охлаждая автоматического регулирования, для обеспечения стабильности температуры воды прессформы.
3,3 машина руководства привода сервопривода 4 столбцов поднимающая вверх
Машина верхнего проводника составлена 4 чистосердечных столбов, верхней и более низкой мовинг штанги винта, части силы сервопривода, части передачи энергии, отжимая части ролика тракции и отростчатой системы деятельности.
Кронштейн 4 столбов составлен неубедительной квадратной заварки трубы, вверх и вниз двигая часть заготовки для проволоки мотором, шестерней червя и редуктор, цепь и заготовка для проволоки шестерни червя составлены системы передачи энергии.
Когда держа изменение уровня воды печи медное, через медную систему обнаружения уровня воды отслеживая, передает сигнал станции автоматического регулирования транспортируйте инструкции к мотору, мотору согласно инструкциям на черни, и медные изменения уровня воды также проходят через систему слежения жидкостного уровня передадут сигнал питаясь аварийной системе, сигналам тревоги сигнала тревоги, предлагая этот питаться оператора.
Тракция подъемной машины трения составлена мотора сервопривода, редуктора скорости, системы шестерни, трансмиссионного передаточного вала, ролика тракции и отжимая ролика.
Отростчатая система деятельности главным образом состоит из противоинтерференционного работая платформы, системы сервопривода, 10,5 дюймов взаимодействия человека и машны цвета, контактора и кнопка, контролируемая ПЛК и взаимодействием человека и машны, интерфейс может показать скорость,

3,4 койлер с вьюрком ядра
Составленный рамки, системы передачи энергии и провода собирая плиту. Рамка сварена стальным Я-лучем и привод состоит из мотора, редуктора скорости, состава трансмиссионного передаточного вала; скорость модулятором/демодулятор частоты для изменения частоты мотора к скорости мотора контроля.
Диск занять состоит из механизма тела и запухания диска. Когда прокладка крен, механизмом расширения сужения обнажает вне.


4, основные технические параметры оборудования производственной линии
4,1 2 соединенная печь индукции в сердечнике частоты
Электрическая печь: плавить 120КВ холдинг+ 210КВ
4.1.1 основные технические параметры плавя отдела
(1) расклассифицированная сила: 210КВ;
(2) расклассифицированное напряжение тока: 380В;
(3) частота: 50ХЗ;
(4) плавя тариф: 750кг/х (+ +);
(5) расклассифицированная емкость: 2.5т;
(6) расход энергии: чем 280квх/т;
(7) фактор силы: 0.95-1 (после компенсации);
(8) максимальная температура печи: 1350.
4.1.2 основные технические параметры удержания отдела
(1) расклассифицированная сила: 120КВ;
(2) расклассифицированное напряжение тока: 380В;
(3) частота: 50ХЗ;
(4) расклассифицированная емкость: 3.5т;
(5) фактор силы: 0.95-1 (после компенсации);
(6) максимальная температура печи: 1350.
прессформа руководства медного сплава 4,2
Спецификация бросания руководства: широко 450мм * толщина 14мм * 2
привод сервопривода 4,3 4 столбцов вверх по машине
(1) сила мотора сервопривода: 4.4КВ;
(2) скорость отливки руководства: 50-150мм/мин
(3) метод литья руководства: Руководство - стоп - руководство - стоп - разведение - стоп - виды руководства 2 регулируемого параметров процесса онлайн;
(4) выведенный наружу: больше чем 10т;
4,4 койлер с вьюрком ядра
(1) толщина материала крена: 15мм максимальное;
(2) ширина крена: 450мм;
(3) диаметр скручиваемости: диаметр 500мм;
(4) вес скручиваемости: 8т максимальное;
(5): Макс с диаметром скручиваемости 2100мм;
(6) сила мотора: 3кв;
(7) коэффициент редуктора скорости: 1003.


5. объем поставки производственной линии

НЕТ. ИМЯ КОЛИЧЕСТВО
1 электрические шкафы 750кг/500кг   каждый 1 набор
2 Верхний шкаф режима автоматического управления  1сет
3 Привод сервопривода 4 столбцов вверх по машине  1сет
  4 Ролик  2пкс
  5 Трубка ролика  12пкс
  6

металлический стержень 750кг/500кг

 каждый 1 набор
  7 куртка воды 750кг/500кг  каждый 1 набор
  8 катушка 750кг/500кг  каждый 1 набор
  9 канал меди 750кг/500кг  каждый 1 набор
 10 собрание прессформы руководства меди сплава  2сец
 11 графитовая форма  4пкс
 12 койлер с вьюрком ядра  2сец
 13 2 соединенный корпус печи индукции  1сет
 14 Термопара с градуированная  2пкс
 15 Рукав термопары защитный  2пкс
 16 Рукав кремниевого карбида защитный  4пкс
 17 Вверх по голове руководства  2сец
 18 Быстрый соединитель  10пкс
 19 Кварцевый песок  7тонс
 20 Тугоплавкие кирпичи  1сет
 21 типа Плит конденсатор  1сет
 22 Умная электрическая модулирующая лампа  1сет





6, производственная линия технической информации, который нужно обеспечить
(1) производственная линия гражданских условий;
(2) электрический контрольный график;
(3) чертеж запасных частей;
(4) руководство по эксплуатации;
