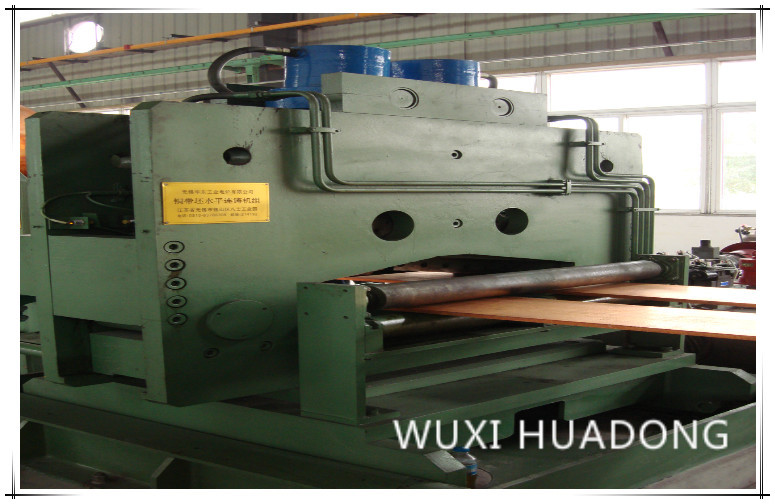

Стренга 2 плиты отливной машины прокладки медной плиты сплава непрерывная
Ⅰ .СПЭКИФИКАТИОНС
1. Типы спецификаций отливки
* разнообразие продукции: медное низкопробное заготовка сплава (купроникел) свертывается спиралью
2. спецификация катушки законченн-продукта
2,1 числа заготовок: 2 прокладки
2,2 ширина заготовки: 380мм-500мм
2,3 толщина заготовки: 16 до 20мм
2,4 внутренний диаметр катушки: минимум Φ 600 до 800мм
2,5 внешний диаметр катушки: максимум Φ1800мм
2,6 максимальный вес катушки: максимальный: 6000кг
3. Значение гарантии разницы в толщины заготовки
3,1 поперечная разница в толщины заготовки: <0.75мм-0.3 (после изменения прессформы)
3,2 продольная разница в толщины заготовки: <0>
3,3 среднее энергопотребление для плавить печью выплавкой: 250-380квх/т
3,4 среднее энергопотребление для консервации температуры путем удержание печи: 50-80квх/т
3,5 максимальная нажимая и рисуя сила: 50КН
3,6 нажимая и рисуя ряд скорости: сек 1.5-70мм/
3,7 средняя максимальная скорость отливки: минута 300мм/
3,8 максимальная режа сила гидравлических ножниц: 600КН
3,9 свертываясь спиралью скорость койлера: 750мм/мин
Ⅱ. МЕДНЫЙ ПРОЦЕСС МАШИНЫ НЕПРЕРЫВНОГО ЛИТЬЯ РАЗДЕЛЯЕТ СПИСОК
| Нет. | Имя оборудования | Блок | КТИ |
| 1 | Линия печь выплавкой индукции частоты (включая плавя строительный материал паз и выравниваться) | набор | 1 |
| 2 | Металлический стержень, куртка воды и катушка печи выплавкой | набор | 1 |
| 3 | Тундиш | набор | 1 |
| 4 | Линия индукция частоты держа печь (включая плавя строительный материал паз и выравниваться) | набор | 1 |
| 5 | Металлический стержень, куртка воды и катушка удержания печи | набор | 1 |
| 6 | прессформа для выравнивать здание | набор | 1 |
| 7 | кристаллизатор | набор | 2 |
| 8 | графитовая форма | набор | 1 |
| 9 | Герметизируя стальная прессформа кристаллизатора | набор | 1 |
| 10 | Фиктивный бар (сделанный из нержавеющей стали) | набор | 1 |
| 11 | Фиктивная плита | набор | 1 |
| 12 | Охлаждая прибор водораспределения для кристаллизатора | набор | 1 |
| 13 | Вторичный охлаждая прибор | набор | 1 |
| 14 | Машина разведения | набор | 1 |
| 15 | Машина гидравлического следования режа | набор | 1 |
| 16 | Койлер Корелесс | набор | 2 |
| 17 | Вод-охлаженный кабель для печи выплавкой | набор | 1 |
| 18 | Гидравлическая система | Полный набор | 1 |
| 19 | Электрическая система управления | Полный набор | 1 |
| 20 | Регулируя трансформатор (шагнутая нулевая нагрузка,) для печи выплавкой | набор | 1 |
| 21 | Регулируя трансформатор (шагнутая нулевая нагрузка,) для удержания печи | набор | 1 |
| 22 | Прибор предохранения от газа | набор | 1 |
| 23 | Термометр температуры поверхности | набор | 1 |
| 24 | Особенные инструменты для блока машины |
ПАРАМЕТРЫ Ⅳ .МАДЖОР ТЕХНИЧЕСКИЕ ОБОРУДОВАНИЯ
| 1 | Печь выплавкой: | |
| 1,1 | Общая производительность печи | 5.0Т |
| 1,2 | Достижимый объем производства печи | 2.5Т |
| 1,3 | Напряжение тока печи | 380В |
| 1,4 | Сила печи | 600КВ |
| 1,5 | Плавя тариф | 2т/х |
| 1,6 | Фактор силы после компенсации: | 0.95-1.0 |
| 1,7 | Номер участков и режима соединения индуктора: |
Однофазное сери-соединение
|
| 1,8 | Расклассифицированная емкость трансформатора: |
автотрансформатор вод-охлаженный 900КВА (входящая линия 380В, трехфазная,
|
| 1,9 | режим катушки охлаждая: | Водяное охлаждение |
| 1,10 | Охлаждая расход воды: | 5м3/х |
| 1,11 | Максимальная температура печи: | 1500℃ |
| 2 | Удержание раздела печи |
|
| 2,1 | Достижимый объем производства печи: | 4.0Т |
| 2,2 | Эффективная емкость отливки: | Меньше дБ чем 85 |
| 2,3 | Расклассифицированное напряжение тока: | 380В |
| 2,4 | Расклассифицированная сила: | 250КВ |
| 2,5 | Расклассифицированная емкость трансформатора: |
автотрансформатор вод-охлаженный 400КВА (входящая линия 380В, трехфазная, нулевая нагрузка шагнула напряжени тока-регулирующ). |
| 2,6 | Фактор силы после компенсации: | 0.95-1.0 |
| 2,7 | Точность контроля температуры: | ±8℃ |
| 2,8 | Максимальная температура печи: | 1300℃ |
| 2,9 | Режим катушки охлаждая: |
Водяное охлаждение
|
| 3 | Прессформа | |
| 3,1 | ширина | 380- 500мм |
| 3,2 | толщина | 16-20мм. |
| 3,3 | Материал | нержавеющая сталь 1Кр18Ни9Ти, выровнянная с медным кустом (сделанным из меди Т2) |
| 4 | Вторичный охлаждая прибор | |
| 4,1 | Расход воды: | ³/х 3м |
| 4,2 | Давление воды: | 0.2-0.3Мпа |
| 5 | Машина разведения | |
| 5,1 | Сила максимума нажимая и рисуя: | 50КН |
| 5,2 | Скорость: | Скорость: |
| 5,3 | Минимальный ряд хода: |
0.1мм
|
| 5,4 | Самое короткое резервное время | 0.01С |
| 5,5 | Мотор сервопривода АК: | Мотор Сименса (11КВ) |
| 5,6 | Расклассифицированная скорость вращения мотора: | 3000р/мин |
| 5,7 | Статический вращающий момент: | △Тв= 60К Мо (на 60) 70Н-М |
| 6 |
машина Двух-заготовки гидравлическая верхняя режа:
|
|
| 6,1 | Режа сила: | 600КН |
| 6,2 | режа толщина: | 20мм |
| 6,3 | Режа ширина: | 500мм |
| 6,4 | Режа скорость: |
0- 5мм/с
|
| 6,5 | Режа ход: | 80мм |
| 6,6 | Максимальный ход следования режа машины: | 200мм |
| 7 | Блок машины койлера | |
| 7,1 | Сила: | 5.5КВ |
| 7,2 | Вращательная скорость: | 1420р/мин |
| 7,3 | Ход смещения койлера: | 800мм |
| 8 | Гидравлическая станция | |
| 8,1 |
Сила мотора гидравлической станции для печи выплавкой и печи удерживания:
|
2× 7.5КВ |
| 8,2 | Сила мотора гидравлической станции для машины разведения: | 2× 7.5КВ |
| 8,3 | Сила мотора гидронасоса для верхней режа машины: |
2× 11КВ
|
| 8,4 | Сила мотора гидронасоса для койлера: | 2× 7.5КВ |
Ⅵ. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
1. Основной корпус оборудования будет иметь один год свободной гарантии, и особенные компоненты
