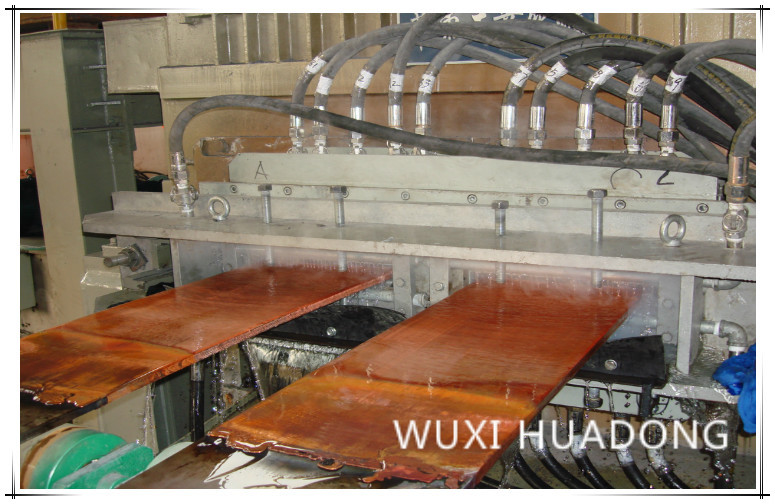

Линия изготовитель машины непрерывного литья красной медной прокладки горизонтальная
Части составленные основой:
печь 1.Индуктион
2. Подъемная машина трения
3. Автоматический автомат для резки
4. машина шелушения (лаяя машина)
5. Электрическая система управления
система охлаждения 6.Ватер
7. Оборудование удаления пыли.
Линия изготовитель машины непрерывного литья красной медной прокладки горизонтальная
Основные технические параметры:
1. Скорость отливки: 1~30тон/дай
2. Размер прокладки: 150мм~650мм (ширина)
10мм~30мм (толщина)
3. Часть печи:
Линия изготовитель машины непрерывного литья красной медной прокладки горизонтальная
Модель |
Плавить тариф |
Мини. плавя емкость | Сила | Расклассифицированное напряжение тока | Расклассифицированное фрек. | Участок | Температура деятельности | Расход энергии (плавить) | Давление охлажденной воды | |
Плавить | Удержание | |||||||||
Т/х | Т | Кв | Кв | В | ХЗ | оК | Кв.х/Т | Мпа | ||
ГИТ-200 | 0,2 | 0,15 | 60 | 30 |
380В/50Хз, или по мере необходимости |
3 | 1250 | 300 | 0.2-0.4 | |
ГИТ-300 | 0,3 | 0,2 | 90 | 45 | 280 | |||||
ГИТ-500 | 0,5 | 0,3 | 120 | 55 | 260 | |||||
ГИТ-750 | 0,75 | 0,5 | 180 | 70 | 260 | |||||
ГИТ-1000 | 1 | 0,55 | 240 | 70 | 260 | |||||
ГИТ-1500 | 1,5 | 0,6 | 360 | 95 | 240 | |||||
ГИТ-2000 | 2 | 0,7 | 480 | 120 | 240 | |||||
ГИТ-3000 | 3 | 0,85 | 720 | 160 | 230 |
Линия изготовитель машины непрерывного литья красной медной прокладки горизонтальная
Отростчатая диаграмма:
1.ПРОКЭСС

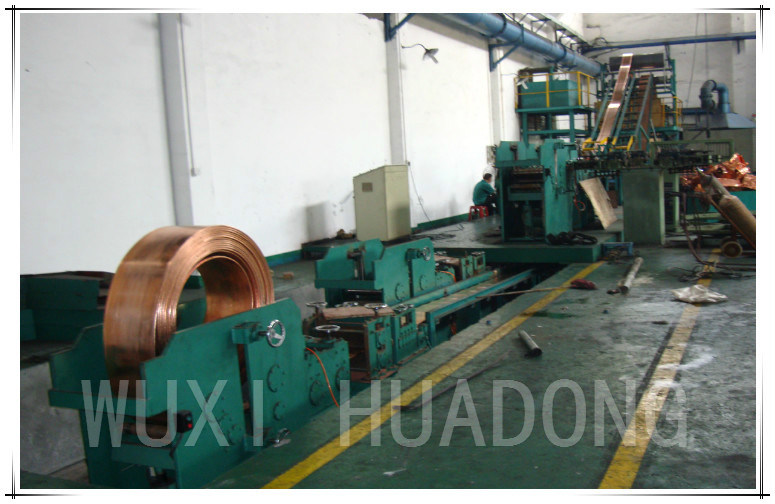

Главные оборудования производственной линии
плавя печь, держа печь, прессформу, отливную машину микро-перемещения реверзибельную, синхронизирующ режа машины * 2, обматывая мачинес* 3, гидравлический блок, холодильный агрегат, и электро-механический блок управления етк.
* 1,1 для бросать чистого металла или особенных требований, близповерхностной типа канал выплавк-держа печи комбинации или контроллабле типа канал выплавк-держа печи комбинации можно принять;
* 1,2 для обрабатыванных изделие на определенную длину заготовок произведения в форме кругл, в форме трубчат и в форме особенн, синхронизирующ машину савинг можно принять;
* 1,3 для заготовок произведения в форме кругл, в форме трубчат и в форме особенн, материальной платформы запаса для получать и хранить заготовки можно принять.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ 2.МАДЖОР ОБОРУДОВАНИЯ
1,1 | Скорость отливки: | |
Скорость тракции | 0-64 мм/с (Степлесс регулируемое) | |
Скорость Бакстеппинг | 0-64 мм/с (Степлесс регулируемое) | |
Линейная скорость оптимального прокладки | 90-120мм/мин | |
1,2 | Сила оборудования: | |
Печь комбинации: Плавить Удержание |
500Кв 200Кв |
|
Подъемная машина трения | 7.5Кв | |
Гидравлическое напряжение сдвига | 80Т | |
1,3 | Толщина ножниц | 20мм (максимальный) |

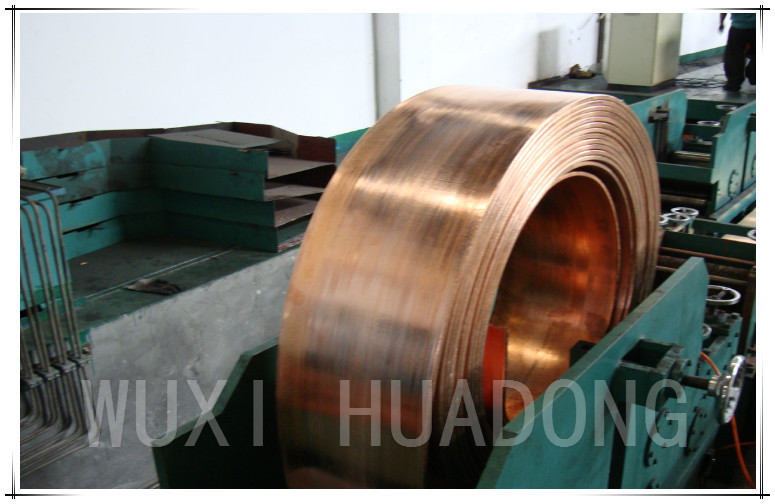

1,4 | Свертываясь спиралью параметры машины | |
Свертываясь спиралью вес |
6000Кг
|
|
Внутренний диаметр катушки |
Φ500-800мм
|
|
Диаметр катушки | 1600мм | |
1,5 | Значение шума машины | Меньше дБ чем 85 |
1,6 | Высота линии деятельности машины | +1000мм |
1,7 | Направление возбуждения машины | Правый привод |
1,8 | Производственная мощность | |
2 стренги: 750-1200Кг/х | ширина: толщина 470мм: 25мм | |
Сила машины собрания оборудования | 700Кв |
3. ОСНОВНЫЕ ПАРАМЕТРЫ ПРОЦЕССА
1 | Выход | 750-1200Кг/х |
2 | Ряд температуры регулируя | ≤1300℃ |
3 | Точность контроля температуры печи термоизоляции | ±5℃ |
4 | Вертикальный и горизонтальный допуск |
Горизонтальный: + 0.10мм Вертикаль: ±0.20мм |
5 | Нажмите и вытяните ряд регулировки |
Нажим: 0-64мм/с ±0.1мм (електроделесс) Тяга: 0-64мм/с ±0.1мм (електроделесс) |
6 | Кривая серпа | 1.5мм/м |
7 | Ряд регулировки Драгер |
Сопротивление: 0-64мм/с ±0.1мм (електроделесс) Бакстеппинл: 0-64мм/с ±0.1мм (електроделесс) |
8 | Линейная скорость максимума сопротивления | 120мм/мин |
9 | Свертываясь спиралью ряд регулировки |
Внутренний диаметр катушки Φ500-Φ800мм Внешний диаметр катушки Φ1600мм |
10 | Скорость максимума свертываясь спиралью |
250мм/мин
|
11 | Эластичный ряд регулировки | 0.95-0.75 |
12 | Дгре башни коилиинг | ≤40м |
13 | Расход энергии блока | 430кВх/т |
4. ОБОРУДОВАНИЕ РАЗДЕЛЯЕТ СПИСОК
Нет. | Имя и спецификации оборудования. | Блок | Количество |
1 | Части машины | ||
1,1 | Плавящ и держащ совмещенную печь | набор | 1 |
1,2 | Прессформа | набор | 2 |
1,3 | Драгер | набор | 1 |
1,4 | Гидравлический резец | набор | 1 |
1,5 | Свертываясь спиралью машина | набор | 2 |
2 | Гидравлическая система | ||
2,1 | Совмещенная печь титинг гидравлическая станция | набор | 1 |
2,2 | Станция гидравлического резца гидравлическая | набор | 1 |
2,3 | Драгер и свертываясь спиралью станция машины гидравлическая | набор | 1 |
3 | Электрическая система управления | ||
3,1 | Система управления электрической печи частоты силы | Набор | 2 |
3,2 | Станция автоматического регулирования | набор | 1 |
4 | Техническая документация с оборудованием | набор | 2 |
4,1 | Диаграмма установки оборудования | файл | 1 |
4,2 | Спецификация оборудования | файл | 1 |
4,3 | Диаграмма принципа электрической системы управления | файл | 1 |
4,4 | План шкафа контроля | файл | 1 |
4,5 | Техническая характеристика изделия для главного электротехнического оборудования | файл | 1 |
4,6 | Диаграмма гидравлической системы | файл | 1 |
4,7 | Программа ПЛК | файл | 1 |
5. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
1. Основной корпус оборудования будет иметь один год свободной гарантии, и особенные компоненты будут обсужены отдельно;
2. Во время периода проб-продукции (не позднее 3 месяца после того как поручать оборудования закончен), наша компания пошлет профессиональный техника для обслуживания следования;
В пределах период гарантии, если недостаток происходит должный к качественной проблеме, то наша компания пошлет персонал к месту для того чтобы разрешить проблему в течение 72 часов после получать извещение;
После периода гарантии оборудования теряет силу, наша компания предложит эффективные решения в течение 24 часов после получать извещение, и пошлет персонал для поддержания в исправном состоянии если потребитель не сумеет разрешить проблему, то, только поручая расходы цены.
Для ежегодного тщательного осмотра оборудования, наша компания пошлет профессиональный техника для присоединения к потребителей в формулировать план оборота, бесплатно;
В пределах период гарантии, наша компания может послать профессиональный техника к месту для проверки состояния деятельности оборудования и для того чтобы обеспечить обслуживание на местах.
После периода гарантии оборудования теряет силу, одно возвращенное посещение можно сделать на приглашении раз в половину года.
3. Если наша компания имеет пункты нововведения и улучшения или конструктивные предложения для подобных оборудований, то мы сообщим потребителю во времени.
