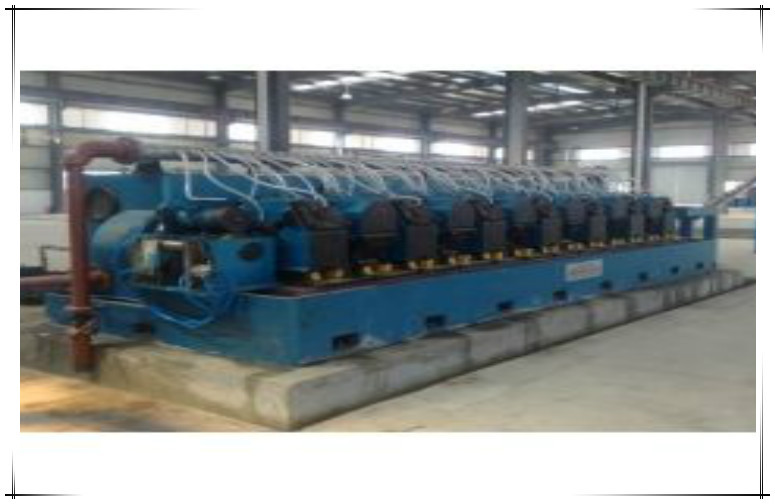

Медная мельница холодной прокатки, машина холодной прокатки диаметра Φ450мм тон-оси
Основные технические параметры
| Тип 250 | кадр 8 |
| Диаметр крена | Φ250 |
| Сила мотора | 110кв |
| Максимальный материал завальцовки (мм) | Φ17 |
| Техническая характеристика изделия (мм) | Φ7.8 |
| Форма завальцовки | Перемежение 2 кренов горизонтального и вертикального к свертывать |
| Форма отверстий | Овальный циркуляр |
| Номер завальцовки | 8 |
| Полное число удлинения | 4,51 |
| Скорость завальцовки отделкой (м/с) | 1,65 |
Тип машина энергосберегающего и охраны окружающей среды чертежа провода
Основные технические параметры
| 1 | Материал чертежа | Штанга медного сплава и меди |
| 2 | Тип оборудования | Горизонтальное расположение, семи диффузная смазка, каждое колесо чертежа провода принимает независимый мотор |
| 3 | Сила мотора | ИВП 3ДКВ*12 |
| 4 | Модуль чертежа | 13н |
| 5 | Диаметр тон-оси | Φ450мм |
| 6 | Форма и номер барабанчика |
Разделенный тип |
| 7 | Диаметр барабанчика | Φ450мм |
| 8 | Диаметр провода входа | Φ8мм |
| 9 | Минимальный диаметр выхода | Φ3.1мм-Φ1.2мм |
| 10 | Скорость выхода | Φ3.0мм 700н/мин |
| 11 | Выход |
Φ4.5мм (360н/мин) 3000кг/х |
| 12 | Сила главного мотора | ИВП 3ДКВ*12 |
| 13 | Сила мотора тон-оси | ИВП СОКВ |
| 14 | Управлять режимом | Одновременная тоотед ременная передача |
| 15 | Электрический контроль | Экран касания и управление ПЛК |
| 16 | Режим контроля | Настройка по частоте |
| 17 | Напряжение тока отжига | 65В |
| 18 | Максимальное течение отжига | 5000А |
| 19 | Скорость отжига | 300-1000м/мин |
| 20 | Модель моталки |
Завороты СД-800 |
| 21 | Сила машины замотки | 22кв-18кв |
| 22 | Другая модель моталки | Тип диска диска двойника СП-630 автоматический изменяя |
| 23 | Сила машины замотки | 22кв*2 |
Машина волочения в холодном состоянии
Основные технические параметры
| Тип | ЛВ5 | ЛВ8 | ЛВ10 | ЛВ15 | ЛВ20 | ЛВ30 | ЛВ40 | ЛВ60 |
| Расклассифицированная рисуя сила | ³ 50кс10 | ³ 80кс10 | ³ 100кс10 | ³ 150кс10 | ³ 200кс10 | ³ 300кс10 | ³ 400кс10 | ³ 600кс10 |
| Максимум допустил диаметр | Φ30 | Φ32 | Φ40 | Φ45 | Φ45 | Φ50 | Φ60 | Φ80 |
| Максимальное уменьшая Рале | 20 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Скорость чертежа | 10 | 10 | 10 | 9 | 9 | 9 | 9 | 9 |
| Нет. длины чертежа | 2 | 4 | 6 | 6 | 8 | 8 | 8 | 8 |
| Максимальная длина чертежа | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 |
| Возвращающ скорость Веисе | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Сила мотора | 18,5 | 30 | 37 | 45 | 55 | 75 | 90 | 115 |
| Скорость мотора | 980 | 980 | 980 | 980 | 980 | 740 | 740 | 740 |
| Тип Радусер скорости | ДЖЗК500 | ДЖЗК650 | ДЖЗК750 | ДЖЗК850 | ДЖЗК1000 | ЗС1150 | ДЖЗК1250 | ДЖЗК1350 |
| Полный вес | 6000 | 8000 | 11000 | 15000 | 22000 | 31000 | 40000 | 45000 |
