1. Система водопода или азота
2. высокое топление подачи конвекции
3. последовательные механические свойства
4. оптимизированная программа управления

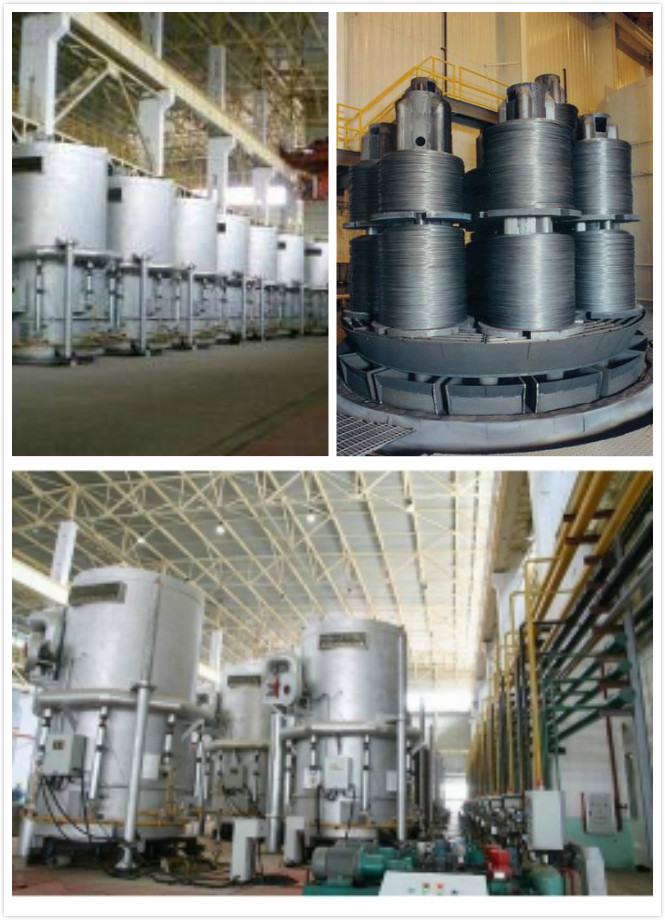

1. Введение печи
Тип колокола печь отжига использован для обжигать стальную прокладку, алюминиевую прокладку и прокладку меди. Емкость загрузки печи можно достигнуть к 60Тонс (максимальному). Диаметр загрузки можно достигнуть до 2,6 метра (максимального) и высоту загрузки можно достигнуть до 3,7 метра (максимального).
2. Основная характеристика
(1) 100% водоподов или водопод или азот 75% система
(2) высокое топление подачи конвекции
(3) последовательные механические свойства на материале отжига
(4) оптимизированная программа управления
(5) уменьшает цену производства
(6) высокая урожайность
(7) подгонянный дизайн для стали, бондаря, алюминия и сплава; прокладка, провод и трубка.
3. Главные компоненты:
(1). Нагревая крышка
(2). Охлаждая крышка
(3). Основание Фурнаэ
(4). Внутренняя крышка
(5). Электрическая система
4. Основные параметры печи:
Для стали:
| НЕТ |
ДЕТАЛЬ |
ПАРАМЕТР |
ПРИМЕЧАНИЕ |
| 1 |
Диаметр загрузки |
1500мм |
|
| 2 |
Высота загрузки |
2600мм |
|
| 3 |
Диаметр внутренней крышки |
1700мм |
|
| 4 |
Нагружая вес катушки |
25Тонс |
5 катушек |
| 5 |
Емкость низкопробной загрузки |
35 тонн |
С фактором безопасности |
| 6 |
Максимальная температура нагрева при отжиге |
750℃ |
300~750℃ регулируемое |
| 7 |
Максимальная температура крышки топления |
850℃ |
Смогите быть установлено |
| 8 |
Сила топления |
450кв+10% |
|
| 9 |
Время температуры увеличивая |
2.5х |
|
| 10 |
Скорость увеличения температуры |
≈120℃/х |
Когда температура под ℃ 500 |
| 111 |
Точность температуры печи |
≤±5℃ |
|
| 12 |
Температура наружной стены печи |
≤40℃ |
Включите окружающую температуру |
| 13 |
Сила вентилятора топления |
45/11 кв |
Двойная скорость 4П/8П |
| 14 |
Диаметр лопатки вентилятора |
900мм |
|
| 15 |
Воздух входного сигнала |
36000м3 /h |
Под 75% из х2 |
| 16 |
Воздушное давление |
1400па |
|
| 17 |
Мотор охлаждающего вентилятора |
1.5кв×2 |
|
| 18 |
Диаметр лезвия охлаждающего вентилятора |
550мм |
|
| 19 |
Охлаждающий воздушный поток |
6000м3 /h ×2 |
|
| 20 |
Окончательный вакуум |
1×103па |
|
| 21 |
Давление деятельности в печи |
5КПа |
|
| 22 |
Тип вакуумного насоса |
вращая насос лезвия 2С-70 |
|
| 23 |
Время вакуума |
≈20-25мин |
|
| 24 |
Загрузка подъема крана |
≥10Т |
|
| 25 |
Поднимаясь высота |
>9.8м |
Включите расстояние безопасности |
| 26 |
Шум |
≤85дб |
|
5. Описание производственной линии:
(1) нагревая крышка:
Крышка топления сделана плитой К235А и профиль стали, блок δ=5мм.Хеатинг прокладка Ни80Кр20. Температура наружной стены в не больше чем 35℃.
(2) внутренняя крышка:
Составленный высококачественным СУС321 (1Кр18Ни9Т) .ковер δ=6мм
(3) основание печи:
Вес загрузки основания печи 35Т, вес катушки загрузки 24Т, направляя плита и направляя лезвие сделаны нержавеющей сталью 321.Тхэре резина кремния 40мм между основанием и внутренней крышкой для обеспечения закрепленности воздуха.
