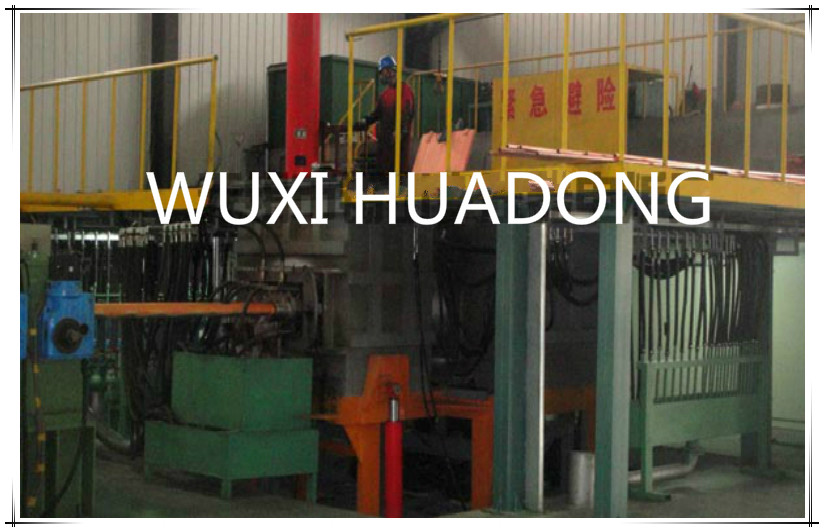

Медная машина непрерывного литья 50Хз бондаря штанги 8мм горизонтальная 3 участка
Ⅰ. Спецификации:
1. Типы спецификаций отливки
* латунная бронза бондаря
1,1 заготовки Штанг-провода (в форме кругл)
* ряд Φ диаметра А. (18--300) мм
* номер Б. производственных линий
* 1-- 12 линии (согласно условиям раздела)
Ⅲ. Главные технические параметры:
1. Частота вырезала сердцевина из конбимед печи (латунного сплава 63%Коппер + 37%Зинк)
(Латунь Аллой58%Коппер + 42%Зинк)
1,1 | Сила расклассифицированная итогом: | ||
Плавя раздел | 120КВ | ||
Удержание раздела | 80КВ | ||
Полная сила | 200КВ | ||
Производственная мощность | 5Т/Дай | ||
1,2 | Параметры плавя раздела: | ||
Расклассифицированное напряжение тока | 380В | ||
Номер участка | 3Фасес | ||
Частота | 50Хз | ||
Максимальный плавя тариф | 300КГС/Х | ||
Расклассифицированное напряжение тока | 380В | ||
Частота | 50Хз | ||
Максимальный плавя тариф | 300КГС/Х | ||
Температура топления | 0~1250℃ | ||
Температура удерживания | 1000-1250℃ | ||
Уровень стабилизации напряжения | 90,120,150,180,210,240,300,340В | ||
Охлаждая режим | Водяное охлаждение | ||
Температура охлажденной воды | ≤40℃ | ||
Количество охлажденной воды | 10~20Т/Х | ||
Давление охлажденной воды | 0.2~0.4МПа | ||
1,3 | Параметры удержания раздела: | ||
Расклассифицированное напряжение тока | 440В | ||
Номер участка | 3 участка | ||
Частота | 50Хз | ||
Температура топления | 0~1250℃ | ||
Температура удерживания | 1000~1250℃ | ||
Уровень стабилизации напряжения | 90,120,150,180,210,240,300,340В | ||
Охлаждая режим | Водяное охлаждение | ||
Температура охлажденной воды | ≤40℃ | ||
Количество охлажденной воды | 10~20Т/Х | ||
Давление охлажденной воды | 0.2~0.4МПа |

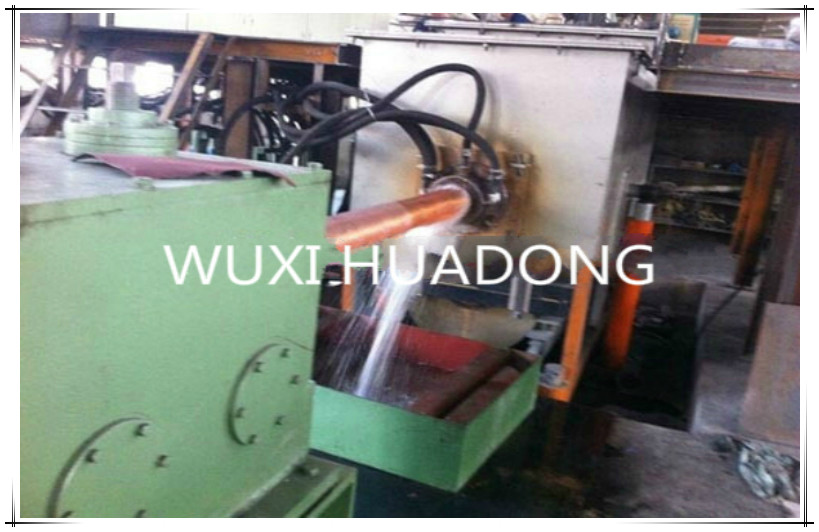

2. Машина непрерывного литья Ф8-Ф60мм горизонтальная
2,1 | Сила мотора | 5кв (Сименс или Шнайдер) |
2,2 | Скорость отливки | 0~2000ММ/Мин |
2,3 | Программа отливки |
Вытягивать---Стоп---Вытягивать Вытягивать---Стоп---Отступление---Стоп 2 программы можно изменить и перенесенный выборочно и параметры процесса могут быть доработанное онлайн. |
2,4 | Спецификация отливки заготовки | Φ8-Φ60мм |
2,5 | Стренга отливки |
Стренги Φ8 2 в одной прессформе Прессформа--4сец |
Стренга Φ60 4сец/Оне в одной прессформе Прессформа--4сец |
||

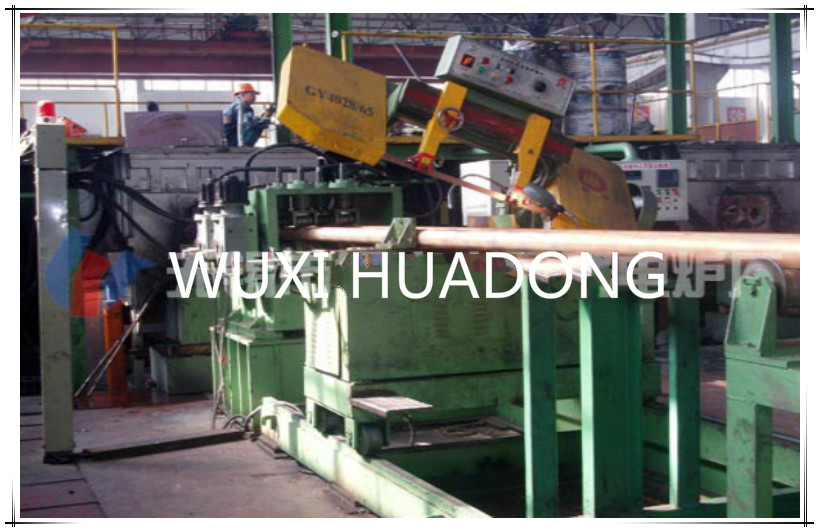

3. Одновременная машина савинг автоматического сопровождения цели
3,1 | Сила мотора | 3.0КВ |
3,2 | Размер пояса савинг | 1.1×34×4115 |
3,3 | Скорость савинг | 27/46/68 |
3,4 | Спецификация вырезывания | ≤Ф380 |
3,5 | Зажимать режим | Гидравлический |
Ⅳ. Список частей оборудования горизонтальной производственной линии непрерывного литья для Штанг-провода
Нет. | Имя и спецификации оборудования. | Блок | Количество | Примечания |
1 | ||||
2 | Плавя печь | набор | 1 | Включая плавя паз, катушку, куртку ваэр и металлический стержень. |
3 | Парашют | набор | 2 | Одна в-польза и одно положение боевой готовности |
4 | Удержание печи | набор | 1 | Включая плавя паз, катушку, куртку воды, металлический стержень, вертикальный (особенн-сделанный) прибор измерения температуры, термопару (содержащ платину и родий) и трубку защиты. |
5 | Жидкие стальные ковш и парашют хранения | набор | 1 | Для перенося материала в прессформу после спекать в удержании печи. |
6 | система прессформы (Ф30-200) | набор | 2 | Включая прессформу графита |
7 | Драгер (5КВ) | набор | 1 | |
8 | Синхронизированная машина савинг автотрекинга | набор | 1 | |
9 | Материальная платформа запаса | набор | 1 | Привод с цепной передачей, длина 5М |
10 | Танк заголовка | набор | 1 | |
11 | Ролик несущей тракции | Набор | 1 | |
12 | Раздатчик охлажденной воды | набор | 1 | Включая охлажденную воду для трансформатора, реактора, катушки электрической печи, куртки воды, кабеля водяного охлаждения, и прессформы (первичный и вторичный охлаждать). |
13 | Гидравлическая система | набор | 2 |
Включая гидравлические станцию и цилиндр |
14 | система деятельности контроля над Электрическ электрической печи | набор | 1 | Включая шкаф контроля для плавя печи и печи удержания (Сименс выбрано для основных электрических элементов). |
15 | Система деятельности управления производственным процессом | набор | 1 | Для контроля мотора и процесса сервопривода, синхронизированной машины савинг автотрекинга, и контроля материальной платформы запаса. |
Ⅴ. Срок поставки:
Быть поставленным в течение 75 дней после контракта будет эффективным.
Ⅵ. Послепродажное обслуживание
1. Основной корпус оборудования будет иметь один год свободной гарантии, и особенные компоненты будут обсужены отдельно;
2. Во время периода проб-продукции (не позднее 3 месяца после того как поручать оборудования закончен), наша компания пошлет профессиональный техника для обслуживания следования;
В пределах период гарантии, если недостаток происходит должный к качественной проблеме, то наша компания пошлет персонал к месту для того чтобы разрешить проблему в течение 72 часов после получать извещение;
После периода гарантии оборудования теряет силу, наша компания предложит эффективные решения в течение 24 часов после получать извещение, и пошлет персонал для поддержания в исправном состоянии если потребитель не сумеет разрешить проблему, то, только поручая расходы цены.
Для ежегодного тщательного осмотра оборудования, наша компания пошлет профессиональный техника для присоединения к потребителей в формулировать план оборота, бесплатно;
В пределах период гарантии, наша компания может послать профессиональный техника к месту для проверки состояния деятельности оборудования и для того чтобы обеспечить обслуживание на местах.
После периода гарантии оборудования теряет силу, одно возвращенное посещение можно сделать на приглашении раз в половину года.
3. Если наша компания имеет пункты нововведения и улучшения или конструктивные предложения для подобных оборудований, то мы сообщим потребителю во времени.
