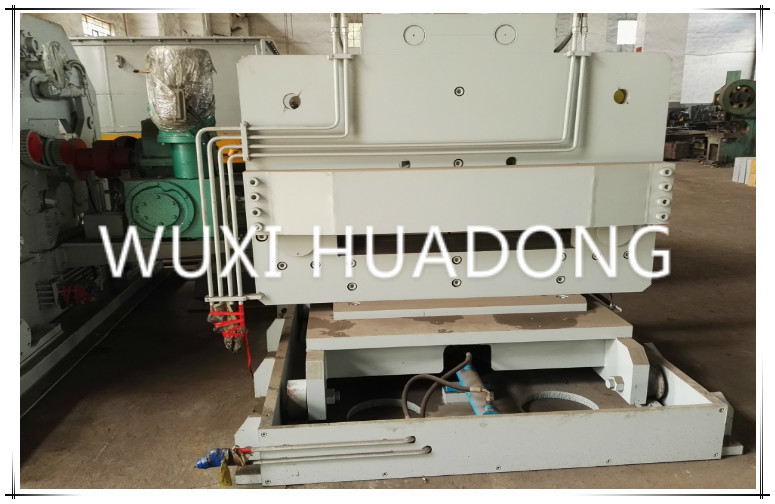

Машина непрерывного литья 3 стренг горизонтальная, латунная отливная машина прокладки
1SET
MOQ
negotiation
цена
3 Strand Horizontal Continuous Casting Machine , Brass Strip Casting Machine
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Основная информация
Место происхождения: Китай
Фирменное наименование: Jingjie
Номер модели: прокладка CCM 2 стренг латунная
Высокий свет:

продолжайте отливную машину

,

Машина непрерывного рицинуса

Оплата и доставка Условия
Упаковывая детали: Упакованный в деревянном случае или полиэтиленовой пленке
Время доставки: через 20-30 рабочих дней после получили вашу компенсацию
Условия оплаты: T / T или L / C
Поставка способности: 10sets в месяц
Характеристики
Материал продукта: Латунь, медь, бронза
Продукт: Прокладка, плита
Ряд толщины * ряд ширины: 16-20
Тип: Горизонтальный, автоматический, непрерывный
Ряд диаметра катушки внутреннего: Φ (500--800) mm
выходной: (10-50) Тонна/день
Характер продукции



Машина непрерывного литья 3 стренг горизонтальная, латунная отливная машина прокладки




Ⅰ. Спецификации:


1. Типы спецификаций отливки
латунь, медь, бронза, купронике




2.  Плит-прокладка квартирует (прямоугольный)

* ряд толщины * ряд ширины (8--20) * (420--650) мм

* ряд диаметра Φ катушки внутреннего (500--800) мм

* максимальный наружный диаметр катушек Φ1600 мм

* максимальный вес катушки 8000 КГ

* количество производственных линий 1--3 линии (быть решенным согласно условиям раздела)





Ⅱ. Процесс:




Ⅲ. Главные технические параметры оборудования:



1,1 Скорость отливки:
  Скорость тракции 0-64 мм/с (Степлесс регулируемое)
  Скорость Бакстеппинг 0-64 мм/с (Степлесс регулируемое)
  Линейная скорость оптимального прокладки 90-120мм/мин

1,2 Сила оборудования:


Печь комбинации:

Плавить

Удержание



500Кв

200Кв

  Подъемная машина трения 7.5Кв
  Гидравлическое напряжение сдвига 80Т
1,3 Толщина ножниц 20мм (максимальный)
1,4 Свертываясь спиралью параметры машины
  Свертываясь спиралью вес

6000Кг



  Внутренний диаметр катушки

Φ500-800мм



  Диаметр катушки 1600мм
1,5 Значение шума машины Меньше дБ чем 85
1,6 Высота линии деятельности машины +1000мм
1,7 Направление возбуждения машины Правый привод
1,8 Производственная мощность
  2 стренги: 750-1200Кг/х ширина: толщина 470мм: 25мм
  Сила машины собрания оборудования 700Кв



Ⅳ.  Основные параметры процесса

1 Выход 750-1200Кг/х
2 Ряд температуры регулируя ≤1300℃
3 Точность контроля температуры печи термоизоляции ±5℃
4 Вертикальный и горизонтальный допуск

Горизонтальный: + 0.10мм

Вертикаль: ±0.20мм

5 Нажмите и вытяните ряд регулировки

Нажим: 0-64мм/с ±0.1мм (електроделесс)

Тяга: 0-64мм/с ±0.1мм (електроделесс)

6 Кривая серпа 1.5мм/м
7 Ряд регулировки Драгер

Сопротивление: 0-64мм/с ±0.1мм (електроделесс)

Бакстеппинл: 0-64мм/с ±0.1мм (електроделесс)

8 Линейная скорость максимума сопротивления 120мм/мин
9 Свертываясь спиралью ряд регулировки

Внутренний диаметр катушки Φ500-Φ800мм

Внешний диаметр катушки Φ1600мм

10 Скорость максимума свертываясь спиралью

250мм/мин



11 Эластичный ряд регулировки 0.95-0.75
12 Дгре башни коилиинг ≤40м
13 Расход энергии блока 430кВх/т


Ⅴ. Оборудование разделяет список:

Нет. Имя и спецификации оборудования. Блок Количество
1 Части машины
1,1 Плавящ и держащ совмещенную печь набор 1
1,2 Прессформа набор 2
1,3 Драгер набор 1
1,4 Гидравлический резец набор 1
1,5 Свертываясь спиралью машина набор 2
2 Гидравлическая система
2,1 Совмещенная печь титинг гидравлическая станция набор 1
2,2 Станция гидравлического резца гидравлическая набор 1
2,3 Драгер и свертываясь спиралью станция машины гидравлическая набор 1
3 Электрическая система управления
3,1 Система управления электрической печи частоты силы Набор 2
3,2 Станция автоматического регулирования набор 1
4 Техническая документация с оборудованием набор 2
4,1 Диаграмма установки оборудования файл 1
4,2 Спецификация оборудования файл 1
4,3 Диаграмма принципа электрической системы управления файл 1
4,4 План шкафа контроля файл 1
4,5 Техническая характеристика изделия для главного электротехнического оборудования файл 1
4,6 Диаграмма гидравлической системы файл 1
4,7 Программа ПЛК файл 1





Ⅵ. Срок поставки:
    Быть поставленным в течение 75 дней после контракта будет эффективным.

Ⅷ. Послепродажное обслуживание
    1. Основной корпус оборудования будет иметь один год свободной гарантии, и особенные компоненты будут обсужены отдельно;
    2. Во время периода проб-продукции (не позднее 3 месяца после того как поручать оборудования закончен), наша компания пошлет профессиональный техника для обслуживания следования;
В пределах период гарантии, если недостаток происходит должный к качественной проблеме, то наша компания пошлет персонал к месту для того чтобы разрешить проблему в течение 72 часов после получать извещение;
После периода гарантии оборудования теряет силу, наша компания предложит эффективные решения в течение 24 часов после получать извещение, и пошлет персонал для поддержания в исправном состоянии если потребитель не сумеет разрешить проблему, то, только поручая расходы цены.
Для ежегодного тщательного осмотра оборудования, наша компания пошлет профессиональный техника для присоединения к потребителей в формулировать план оборота, бесплатно;
В пределах период гарантии, наша компания может послать профессиональный техника к месту для проверки состояния деятельности оборудования и для того чтобы обеспечить обслуживание на местах.
После периода гарантии оборудования теряет силу, одно возвращенное посещение можно сделать на приглашении раз в половину года.
    3. Если наша компания имеет пункты нововведения и улучшения или конструктивные предложения для подобных оборудований, то мы сообщим потребителю во времени.
