ПЛК контролирует машину непрерывного литья плиты, автоматический медный рицинус цветеня
1SET
MOQ
negotiation
цена
PLC Control Slab Continuous Casting Machine , Automatic Copper  Bloom Caster
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Основная информация
Место происхождения: Китай
Фирменное наименование: Jingjie
Сертификация: ISO/CE
Номер модели: GVT
Высокий свет:

Рицинус сляба

,

машинное оборудование ккм

Оплата и доставка Условия
Упаковывая детали: Упакованный в упаковке деревянного аргументы за наружной
Время доставки: через 30-45 рабочих дней после получили вашу компенсацию
Условия оплаты: T / T или L / C
Поставка способности: 10sets в месяц
Характеристики
Тип оборудования: Горизонтальные
Режим продукции: плита, плита, лист
Материал продукта: Красная медь, латунь, бронза
Толщина продукта: (80-300) mm
Ширина продукта: (420-- 1200) mm
Выход продукции: 5tons
Гарантия: 12 месяцев
Обслуживания после продажи: Отправьте инженерам в международное
Характер продукции

Автоматическая машина непрерывного литья плиты управлением ПЛК, медный поставщик Китая рицинуса цветеня





Ⅰ. Спецификации:

1. Типы спецификаций отливки

* красная медь, латунь, бронза



1,1 пустотелые заготовки (в форме трубк)

a. Ряд толщины * ряд ширины (80-- 300) * (420-- 1200) пустотелых заготовок мм 1,2 (в форме трубк)

b. Длина, который нужно решить согласно требованиям к клиентов

c. Количество производственных линий, который нужно решить согласно разделам и выходу



1,2 в форме Кругл заготовки

a. Ряд Φ диаметра (80-- 350) мм

b. Длина, который нужно решить согласно требованиям к клиентов

c. Количество производственных линий, который нужно решить согласно разделам и выходу

Быть решенным согласно требованиям к клиентов в разделах близко--сет-формы



Ⅱ. Пример программы

1. Спецификация заготовки

   Ряд толщины * ряд ширины (80-- 300) * (420-- 1200) мм

2. Эффективный бросая вес: ≥5т

3. Зона плавя печи (включая печь): 5000 * 7000мм
4. Высота платформы: 2500мм
5. Зона крышек отливной машины руководства: 4000 * 2500мм
6. Ширина колодцев проводника отливки: глубина 6000мм 2500 кс 2500 кс
7. Охлажденная вода: ³ /h 15м
8. Охлажденная вода прессформы: ³ /h 12м



Ⅲ. Состав оборудования:

    Плавя печь, вагонетка прибора прессформы и прессформа, отливная машина проводника заготовки для проволоки семи непрерывная (хэрайнафтер названная отливная машина проводника), система охлаждения воды, гидравлическая система, электрическая система управления, особенный тоолинг.

1,1 плавя печь

    Плавя печь первое оборудование ядра в производственной линии, ем имеет большую емкость, наивысшую мощность рекиременц.те после характеристик печи.

1.1.1.  Вертикальный бочонок сформировал корпус печи, с простой печью масонры, накормленныйся, деятельность покрывающ, очищающ и другой. Преимущества удобных конструкционных материалов, небольшой зоны занятия, низких поверхностных радиации жары и потребления низкой мощности, етк.

1.1.2.  Используя тип «в» паза двигателя плавя, уменьшите разницу в температуры мельт;
3 польза охлаждающего канала воды могут быть разгруженным датчиком, увеличивают компонентную совместимость

1.1.3.  Использование охлаждающего канала воды может быть разгруженным датчиком, увеличивает компонентную совместимость;

1.1.4 опрокидывающ печь и колпак печи эксплуатируйте гидравлическим давлением, работая балансом и надежной структурой;

1.1.5 прямоугольный рот, ибо сырье меди катода 1100 кс 900мм не могут отрезать
Отрежьте, весь питаться;

1.1.6 материалы печи тугоплавкие использовали изготовители бренда для того чтобы поставить печь индукции высокой эффективности.

1.1.7 технические параметры
1.2.1 расклассифицированная емкость: 2.5т

1.2.2 максимальной способности: 3.5т
1.2.3 расклассифицированная сила: 600кВ

1.2.4 расклассифицированное напряжение тока: 600В
1.2.5 плавя тариф: 2.2т/х

1.2.6 расход энергии: чем 280квх/т
1.2.7 работая температура: 1250

1.2.8 комсумптион охлажденной воды: ³/х 4~5м



1,2 отливная машина руководства

1.2.1 технические параметры:
Величина наибольшей допускаемой нагрузки на опору 1.2.1.1 максимальная больше чем или равного к 10т

Величина наибольшей допускаемой нагрузки на опору 1.2.1.2 эффективная: >6т
Длина 1.2.1.3 штанги винта: 7800мм

Диаметр винта 1.2.1.4: Тр220 * 18мм
Длина 1.2.1.5 штанги: 7500мм

Диаметр 1.2.1.6 штанги: диаметр 315мм
Ход 1.2.1.7 максимальный работая: 6500мм
Двигатель 1.2.1.8: Мотор сервопривода АК одновременный,

Сила двигателя 1.2.1.9: 7.5КВ.
Скорость отливки руководства 1.2.1.10: 0 | 320мм/мин,

1.2.1.11 Степлесс регулируемое
Скорость 1.2.1.12 быстрая возвращенная: больше чем 500мм/мин
Смазка 1.2.1.13 шелк: Номинальная подача 50мЛ/мин,

Давление 20МПа 1.2.1.14 номинальное

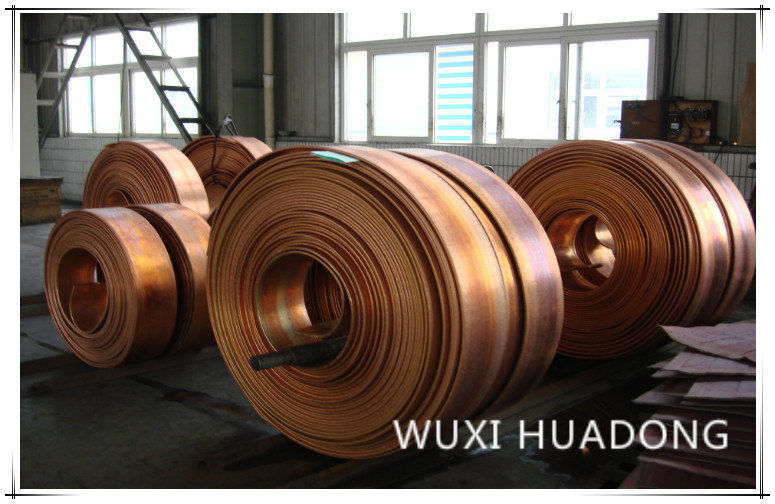

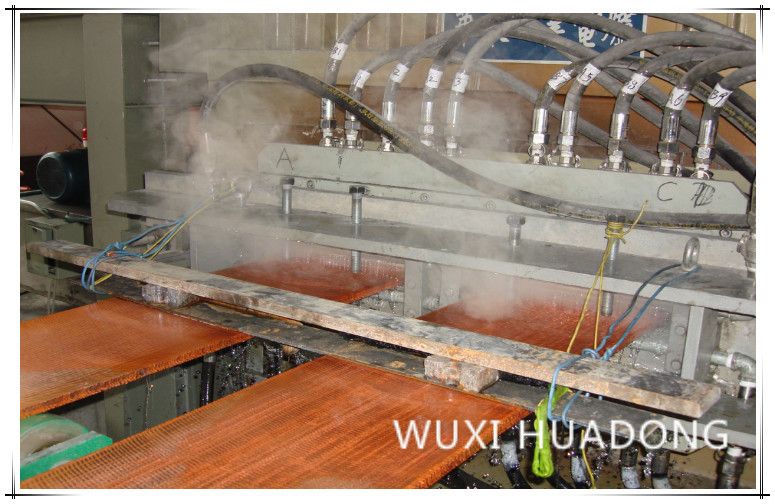

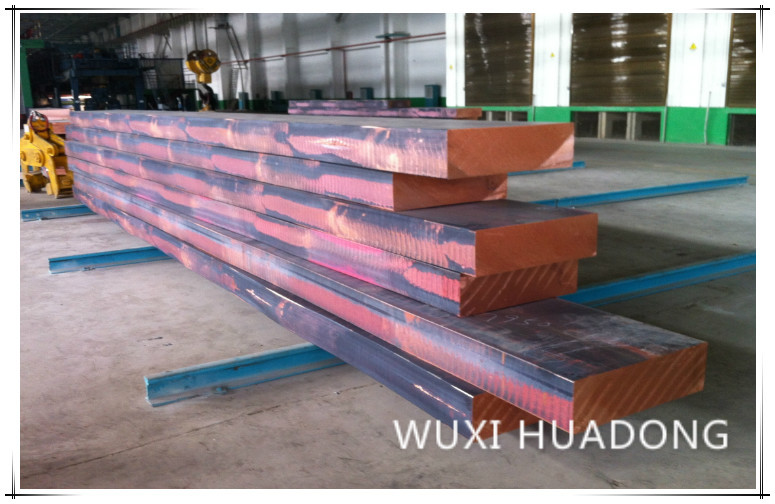

ПЛК контролирует машину непрерывного литья плиты, автоматический медный рицинус цветеня 0ПЛК контролирует машину непрерывного литья плиты, автоматический медный рицинус цветеня 1ПЛК контролирует машину непрерывного литья плиты, автоматический медный рицинус цветеня 2

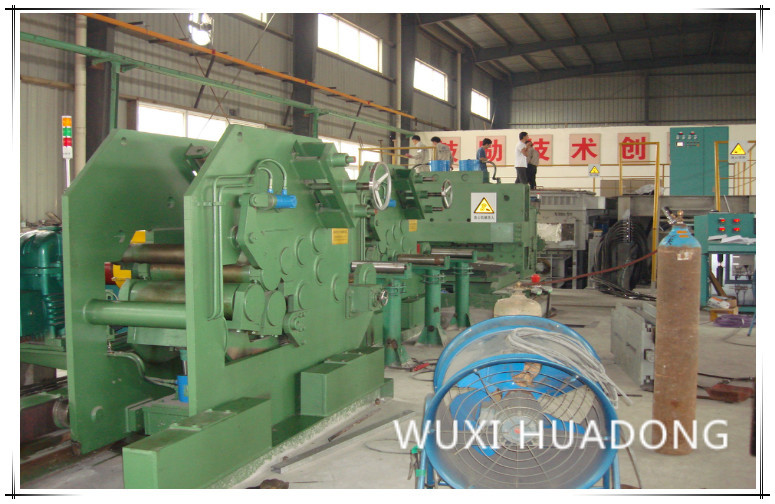

ПЛК контролирует машину непрерывного литья плиты, автоматический медный рицинус цветеня 3

1,3 вагонетка прессформы
    Автомобиль кристаллизатора для прибора исправленного кристаллом, она может боковое движение для нагружать и разгружать прессформу, проводника и бросила голову и подниматься слитка, вагонетки прессформы имеет располагать и запирающее устройство, так, что автомобиль сможет твердо в руководстве бросило положение на автомобиле для замены панели сброса, может приспособиться к различным спецификациям и показателю расхода кристаллизатора. Конфигурация прибора привода мотора вибрации преобразования частоты, своя сила 2.2кВ, частота вибрации 0 | 160 раз /min, амплитуда 0 | 12мм.



1,4 прессформа
    Внутренняя стена материалов кристаллизатора для меди (также партией ресурсы, цирконий и медь продукции), графита пропитанный набор в пользу улучшать качество поверхности. В дополнение к обычным методам, принцип непрерывного литья стали можно нарисовать от пользы узкого типа прессформы разреза скорости прилива охлаждая облегчить эффективное избегание частично кипеть охлажденной воды.
    Технический параметр:
Давление охлажденной воды: 0,05 | комсумптион охлажденной воды 0.15МПа: 80 | ³/х 100м



1,5 защитная крышка атмосферы
    Защитная крышка атмосферы может быть через агент газа защитный (промышленный газ) для защиты жидкостного уровня внутри кристаллизатора, уменьшает дефекты шлака окиси.



1,6 система охлаждения воды
    Система охлаждения воды главным образом использована для охлаждать оборудования производственной линии, намелы для раковины датчика, катушки, куртки воды, кабеля охлаженного водой, трансформатора, реактора уравновешения участка; она состоит из распределителя воды, сборника подпора и связанные тубопровод, клапаны и другое, включая возвращенный тип могут давлением и 2 видами давления для партии выбора; имеет функции как давление воды, дисплей температуры подпора, контроль и сигнал тревоги, блокировка.
    Технический параметр:
1.6.1 входное давление: 0,3 | 0.4МПа,

1.6.2 входная температура: 5 | 45 градусов,

1.6.3 расход воды: 18 | 20т/х
1.6.4 температура выхода: чем 55℃,

1.6.5 позволять температуре поднять: чем 20℃ (на максимальной входной температуре),
1.6.6 полная твердость (КАО): чем 10мг соответствующее /L,

1.6.7 сопротивление воды: больше чем 2000/см.



1,7 гидравлическая система
    Гидравлическая система для опрокидывать плавя печи поднимаясь, колпак печи открытый и печь закрытых и изоляции лить перед и после идти, подниматься и крышка сбрасывать, открытием и закрывать, принимают гидравлической централизованную станцией жидкость давления поставки, электрогидравлическое управление клапана.
Основные параметры: масляный бак (возникновение): 1300 * 900 * 700мм (нержавеющая сталь)
Достижимый объем производства: 600Л
Давление деятельности Ратед: 16МП
Номинальный расход потока: 40Л/мин
Мотор масляного насоса: 15кв * 2 (одна польза, одно положение боевой готовности)



1,8 электронная система управления
    Электрическая система управления блока соответственно контролируемая плавя печь, отливная машина руководства, система охлаждения воды, гидравлическая система, наша компания обеспечивает зрелая и стабилизированная электрическая аппаратура регулирования для того чтобы завершить необходимые функции оператинг согласно требованиям продукции каждой связи, систем управления и электрических деталей используемых в совсем отечественных и чужих известных изготовителях первоначального продукта, и вышла некоторая емкость допустимого предела, обеспечить этому надежность и применимость оборудования. Среди их:
    Сервопривод отливной машины проводника управляемый импортированной системой сервопривода АК высокого вращающего момента брендов (системы сервопривода Японии Яскава 7.5кВ) цифровой.



Ⅲ. Список частей оборудования вертикальной производственной линии непрерывного литья для круглых заготовок

Нет. Имя и спецификации оборудования. Блок Количество Примечания
1 Семи печь непрерывного литья набор 1 600КВ
2 заготовки для проволоки 5Т машина непрерывного литья семи набор 1
3 Вагонетка прессформы набор 1
4 Прессформа  набор 1
5 Система передачи отливной машины набор 1
6 Электрическая система отливной машины набор 1
7 Фиктивная головка прутка прессформы набор 1
8 Система управления длины набор 1
9 Раздатчик охлажденной воды набор 1
10 Гидравлическая система набор 1



11 система деятельности контроля над Электрическ   ет 1



Ⅳ. Срок поставки:

Быть поставленным в течение 80 дней после контракта будет эффективным.



. Послепродажное обслуживание

1. Основной корпус оборудования будет иметь один год свободной гарантии, и особенные компоненты будут обсужены отдельно;

2. Во время периода проб-продукции (не позднее 3 месяца после того как поручать оборудования закончен), наша компания пошлет профессиональный техника для обслуживания следования;

В пределах период гарантии, если недостаток происходит должный к качественной проблеме, то наша компания пошлет персонал к месту для того чтобы разрешить проблему в течение 72 часов после получать извещение;

После периода гарантии оборудования теряет силу, наша компания предложит эффективные решения в течение 24 часов после получать извещение, и пошлет персонал для поддержания в исправном состоянии если потребитель не сумеет разрешить проблему, то, только поручая расходы цены.

Для ежегодного тщательного осмотра оборудования, наша компания пошлет профессиональный техника для присоединения к потребителей в формулировать план оборота, бесплатно;

В пределах период гарантии, наша компания может послать профессиональный техника к месту для проверки состояния деятельности оборудования и для того чтобы обеспечить обслуживание на местах.

После периода гарантии оборудования теряет силу, одно возвращенное посещение можно сделать на приглашении раз в половину года.

3. Если наша компания имеет пункты нововведения и улучшения или конструктивные предложения для подобных оборудований, то мы сообщим потребителю во времени.
