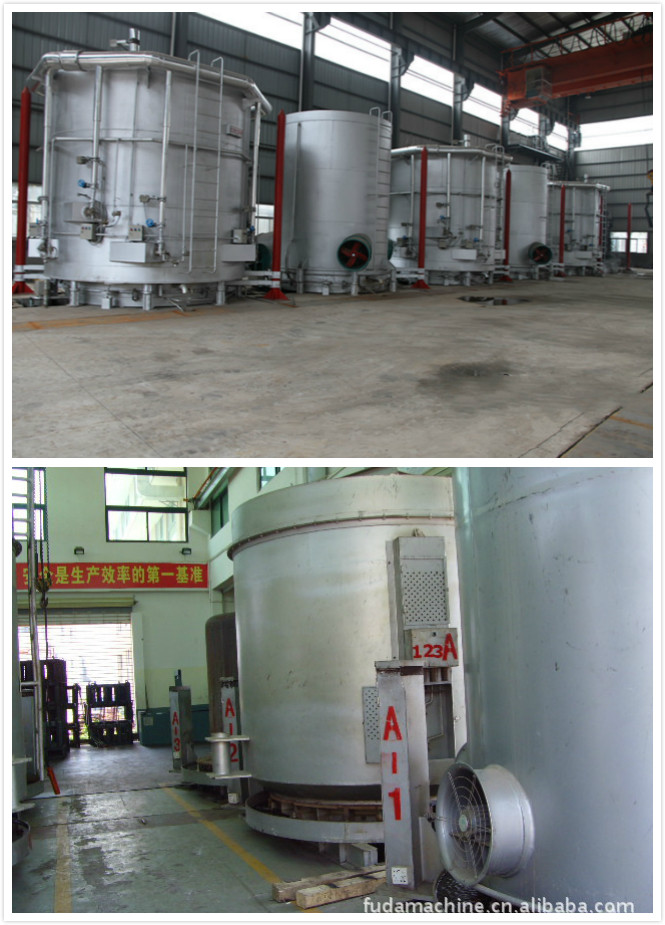

Циркуляция печи отжига колокола высокой эффективности сильная конвективная
Преимущества
1. Сильная конвективная циркуляция, сокращая цикл термической обработки и высокая эффективность;
2. Используя механизм запечатывания ППМ в части соединения, более стабилизированная атмосфера, может избежать Х2 или другой защитной атмосферы совмещенных с воздухом;
3. Используя аппаратуру микрокомпьютера умную для того чтобы контролировать температуру печи, смогите выполнить автоматический контроль.
Введение печи
Тип колокола печь отжига использован для обжигать стальную прокладку, алюминиевую прокладку и прокладку меди. Емкость загрузки печи можно достигнуть к 60Тонс (максимальному). Диаметр загрузки можно достигнуть до 2,6 метра (максимального) и высоту загрузки можно достигнуть до 3,7 метра (максимального).
Основная характеристика
(1) 100% водоподов или водопод или азот 75% система
(2) высокое топление подачи конвекции
(3) последовательные механические свойства на материале отжига
(4) оптимизированная программа управления
(5) уменьшает цену производства
(6) высокая урожайность
(7) подгонянный дизайн для стали, бондаря, алюминия и сплава; прокладка, провод и трубка.
Структура
Этот тип колокола печь отжига главным образом составлен 1 теплозащитного экрана, 2 печи низкопробной, 2 крышка внутренней крышки, охлаждать, бракет клапана и трубопровод.
Технические параметры
Модель | БАФ-100/200-8 | БАФ-120/250-8 | БАФ-140/290-8 | БАФ-160/320-8 |
Эффективный диаметр загрузки (мм) | 1000 | 1200 | 1400 | 1600 |
Эффективная высота загрузки (мм) | 2000 | 2500 | 2900 | 3200 |
Емкость максимальной загрузки (т) | 5 | 10 | 20 | 30 |
Максимальная работая температура (℃) | 850 | 850 | 850 | 850 |
Сила топления (кв) | 150 | 210 | 280 | 360 |
Сила цикла жары вентилятора (кв) | 15/22 | 15/22 | 10/37 | 10/37 |
Скорость вентилятора рпм цикла жары (рпм) | 750/1500 | 750/1500 | 750/1500 | 750/1500 |
Вентиляторы воздуходувки диаметра (мм) | 640 | 640 | 850 | 850 |
Контролируйте точность температуры (℃) | <>±3 | <>±3 | <>±3 | <>±3 |
Сила охлаждающего вентилятора (кв) | 0.5*2 | 0.75*2 | 0.75*2 | 1.1*2 |
Охлаждая расход воды (т/х) | 8 | 10 | 12 | 14 |
Защитное потребление газа (м3/х) | 8 | 14 | 18 | 25 |
Вес (т) | 20 | 25 | 32 | 40 |
Примечание: Различный размер типа колокола печи отжига можно также конструировать и изготовить как потребности потребителя.
Описание производственной линии:
(1) нагревая крышка:
Крышка топления сделана плитой К235А и профиль стали, блок δ=5мм.Хеатинг прокладка Ни80Кр20. Температура наружной стены в не больше чем 35℃.
(2) внутренняя крышка:
Составленный высококачественным СУС321 (1Кр18Ни9Т) .ковер δ=6мм
(3) основание печи:
Вес загрузки основания печи 35Т, вес катушки загрузки 24Т, направляя плита и направляя лезвие сделаны нержавеющей сталью 321.Тхэре резина кремния 40мм между основанием и внутренней крышкой для обеспечения закрепленности воздуха.
